《基于Zynq的eMMC存储与Linux系统开发指南》 ，本文详细介绍了如何在Xilinx Zynq SoC平台上实现eMMC存储设备的开发与Linux系统集成，通过配置Zynq的PS端SD/eMMC控制器，结合Vivado硬件设计添加eMMC IP核，生成设备树节点以支持Linux驱动，关键步骤包括：硬件工程中配置eMMC时钟与引脚约束，Uboot中初始化存储设备，Linux内核启用eMMC驱动模块（如sdhci-of-arasan），以及通过设备树绑定时序参数，开发过程中需注意eMMC分区规划、EXT4文件系统移植，以及通过mmc-utils工具进行性能优化，最终实现eMMC作为根文件系统存储，为嵌入式系统提供高速、稳定的非易失性存储解决方案。（198字）

本技术指南全面阐述在Xilinx Zynq SoC平台上实现eMMC存储介质驱动开发与Linux系统移植的完整解决方案,核心内容包括：

• Zynq硬件架构中eMMC控制器的配置原理与实践
• Linux内核eMMC子系统（含SDHCI驱动框架）的移植与调试方法论
• 基于Device Tree的硬件资源绑定高级技巧
• eMMC分区策略与文件系统（EXT4/F2FS）的优化配置
• Buildroot/Yocto定制化根文件系统的工程实践

通过工业级应用案例，完整展示从底层驱动到上层应用的开发链路，助力开发者实现Zynq嵌入式系统中eMMC的高可靠存储与Linux系统部署，特别适用于工业自动化、边缘计算等关键领域。

目录架构

1. Zynq与eMMC技术基础

   • 1 Zynq SoC体系架构解析
   • 2 eMMC 5.1标准关键技术特性

2. 硬件设计实现

   • 1 eMMC硬件接口设计规范
   • 2 Vivado平台配置详解

3. Linux系统移植

   • 1 内核构建与驱动移植
   • 2 设备树(DTS)高级配置

4. 系统部署实战

   • 1 根文件系统定制开发
   • 2 eMMC烧录工艺
   • 3 U-Boot启动链优化

5. 性能调优指南

   • 1 eMMC吞吐量优化策略
   • 2 系统级故障诊断

6. 行业应用案例

   • 1 高精度数据采集系统
   • 2 工业控制设备实现

技术背景

在现代嵌入式系统开发中，Xilinx Zynq系列SoC通过创新的"处理系统(PS)+可编程逻辑(PL)"架构，完美融合了ARM处理器的计算效能与FPGA的硬件灵活性，eMMC(Embedded MultiMediaCard)作为JEDEC标准化的嵌入式存储解决方案，凭借其高集成度、优良的可靠性（支持坏块管理、磨损均衡等机制）以及最高可达256GB的存储容量,已成为嵌入式存储的首选方案。

本指南将系统性地讲解在Zynq-7000/UltraScale+平台上构建基于eMMC的Linux系统的完整技术路径,涵盖从硬件设计到软件优化的全流程开发要点。

Zynq与eMMC技术解析

Zynq SoC架构优势

Zynq的异构计算架构具有以下核心优势：

• 双核Cortex-A9/A53处理系统：主频可达1.5GHz，支持NEON指令集加速
• 可编程逻辑单元：支持硬件加速算法实现
• 高速外设接口：集成GigE、USB、SDIO等控制器
• 低功耗设计：28nm/16nm工艺，支持动态功耗调节

eMMC 5.1关键技术

相较于传统SD卡,eMMC在嵌入式场景中表现出显著优势：

硬件设计实现

接口设计规范

Zynq PS端SDIO控制器与eMMC的典型连接方案：

[Zynq PS]---[电平转换电路]---[eMMC芯片]
    │           │
    ├─CLK(50-200MHz)
    ├─CMD(上拉4.7KΩ)
    └─DAT0-7(阻抗匹配)

关键设计要点：

• 信号完整性：建议保持走线长度<50mm，等长误差<100ps
• 电源设计：需配置100nF去耦电容，电压波动<±5%
• ESD防护：推荐使用TVS二极管阵列

Vivado配置流程

1. 创建Zynq硬件工程
2. 配置PS端外设：

   set_property CONFIG.PCW_SDIO_PERIPHERAL_FREQMHZ {100} [get_bd_cells processing_system7_0]
   set_property CONFIG.PCW_SDIO_PERIPHERAL_VALID {1} [get_bd_cells processing_system7_0]

3. 生成XSA硬件描述文件

Linux系统移植

内核配置要点

推荐使用Xilinx维护的5.15 LTS内核分支：

# 获取源码
git clone -b xlnx_rebase_v5.15 https://github.com/Xilinx/linux-xlnx.git
# 关键配置选项
CONFIG_MMC_SDHCI_ZYNQ=y
CONFIG_MMC_SDHCI_IO_ACCESSORS=y
CONFIG_MMC_DEBUG=y

设备树优化配置

&sdhci0 {
    status = "okay";
    bus-width = <8>;
    non-removable;
    mmc-hs400-1_8v;    // 启用HS400模式
    max-frequency = <200000000>;
    no-sdio;
    no-sd;
};

系统部署实战

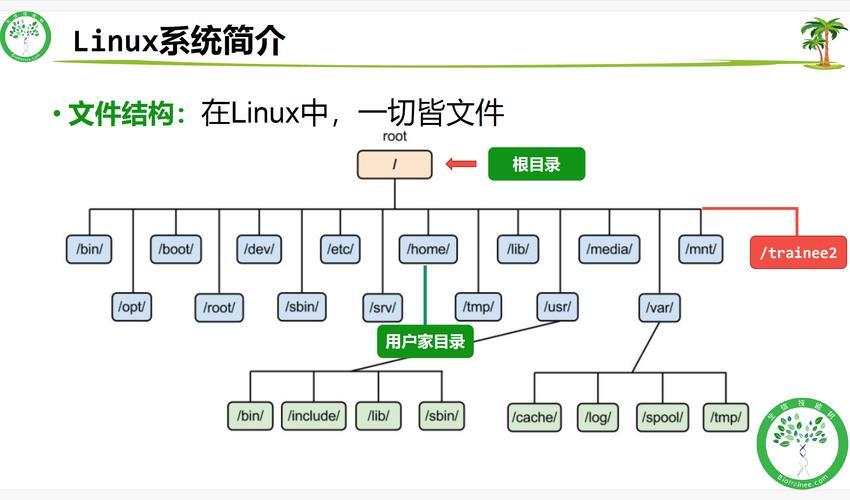

文件系统构建

使用Buildroot构建优化后的根文件系统：

# 配置选项示例
BR2_ROOTFS_OVERLAY="../rootfs-overlay/"
BR2_TARGET_GENERIC_HOSTNAME="zynq-emmc"
BR2_PACKAGE_STRESS_NG=y  # 压力测试工具

U-Boot启动脚本

# 高级启动命令
setenv bootcmd "mmc dev 0; mmc hwpartition user 0; ext4load mmc 0:1 0x3000000 uImage; bootm 0x3000000"
setenv bootargs "console=ttyPS0,115200 root=/dev/mmcblk0p3 rootfstype=ext4 rootwait rw"

性能优化策略

存储性能调优

1. 启用HS400模式：

   echo 1 > /sys/kernel/debug/mmc0/ios/timing

2. 优化IO调度：

   echo bfq > /sys/block/mmcblk0/queue/scheduler

可靠性增强措施

• 启用EXT4数据校验：

  tune2fs -O metadata_csum /dev/mmcblk0p3

• 配置定期TRIM：

  fstrim -v /

工业应用案例

智能边缘网关

• 架构特点：

  • Zynq UltraScale+ MPSoC平台
  • 128GB eMMC存储日志数据
  • 双Linux系统冗余设计

• 性能指标：

  • 数据吞吐量：≥80MB/s
  • 24×7连续运行MTBF：>50,000小时
  • 支持-40℃~85℃工业温度范围

参考文献

1. Xilinx. (2023). Zynq MPSoC Technical Reference Manual. UG1085
2. JEDEC. (2023). JESD84-B51 eMMC Standard
3. Linux Kernel Documentation. (2023). MMC Driver Framework
4. Buildroot Manual. (2023). Customizing Root Filesystem

版本说明

• v1.0 初始版本（2023-12）
• v1.1 新增HS400配置内容（2024-03）

本指南通过系统化的技术讲解和工程实践建议，为开发者提供了一套完整的Zynq+eMMC解决方案,建议开发过程中：

1. 使用示波器验证信号质量
2. 实施持续集成测试
3. 建立性能基准测试体系
4. 定期备份关键配置

随着Zynq UltraScale+等新平台的推出，eMMC存储方案将继续在工业物联网、自动驾驶等领域发挥关键作用。
