Linux图形显示原理是一个从内核层到用户层的复杂协作过程，内核通过DRM/KMS子系统直接管理显卡硬件，负责帧缓冲、显示模式设置等底层操作；X Server或Wayland作为显示服务器核心，X11采用客户端-服务器架构处理窗口合成与输入事件，而现代Wayland协议则实现更高效的直接渲染，图形工具库（如GTK/Qt）通过OpenGL/Vulkan等API与驱动交互，Mesa3D作为开源驱动实现图形加速，桌面环境（GNOME/KDE等）最终整合这些组件，通过合成管理器（Mutter/KWin）实现窗口特效，整个流程体现了Linux模块化设计思想，从内核态内存分配到用户态界面渲染，形成了完整的图形显示栈。

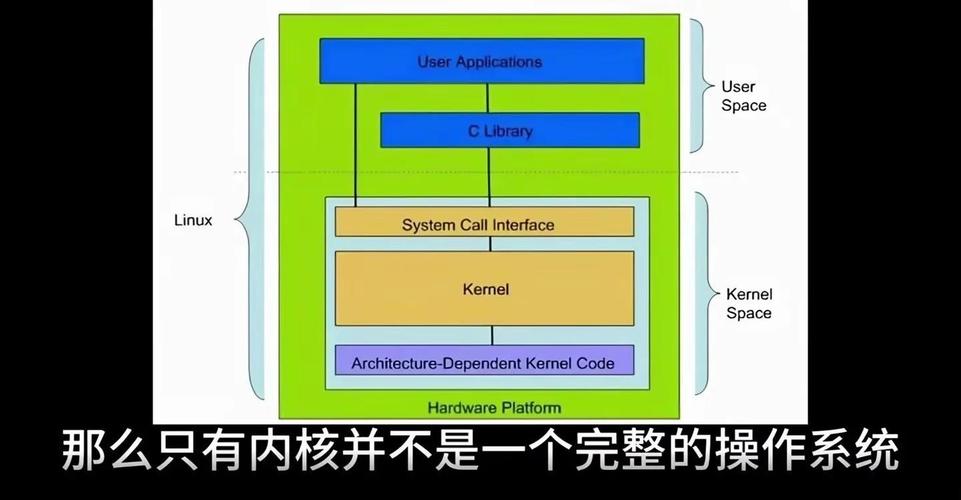

系统架构概览

Linux图形显示体系采用模块化分层设计,各层级协同工作流程如下：

1. 内核层

   • DRM（Direct Rendering Manager）子系统直接管理GPU硬件资源，处理显存分配、命令队列提交及同步机制
   • KMS（Kernel Mode Setting）实现原子化的显示模式配置，支持动态分辨率切换与多屏拼接

2. 抽象层

   • Mesa 3D提供OpenGL/Vulkan/Metal等图形API实现，通过Gallium3D框架适配不同GPU架构
   • 显示协议层包含Wayland（现代合成协议）和X11（传统协议），其中Wayland采用直接渲染架构降低延迟

3. 应用层

   • 合成器（Compositor）如Mutter/KWin整合窗口内容，实现混成特效与VSync同步
   • 应用程序通过EGL/GBM接口直接访问DRM，或通过libwayland-client与显示服务交互

该架构通过硬件加速与协议优化,在保持向后兼容性的同时实现亚毫秒级渲染延迟，体现了Linux图形栈"演进不革命"的设计哲学。

核心组件深度解析

DRM子系统

• 内存管理
  实现DMA-BUF共享机制，支持零拷贝纹理传输 提供显存回收策略（TTM/GEM）防止内存泄漏

• 渲染管道
  Vulkan驱动实现VkQueue提交管线 OpenGL ES通过DRM_IOCTL提交命令缓冲区

• 安全隔离
  采用进程隔离的GPU上下文（Context） 通过CAP_SYS_ADMIN限制特权操作

KMS工作流

graph TD
    A[用户态配置请求] --> B(DRM_IOCTL_MODE_ATOMIC)
    B --> C{参数校验}
    C -->|通过| D[生成硬件配置包]
    D --> E[垂直消隐期提交]
    E --> F[硬件寄存器写入]
    F --> G[完成回调通知]

Wayland协议革新

1. 协议扩展

   • wp_viewporter：支持视图裁剪与缩放
   • xdg_activation：改进窗口焦点管理
   • zwlr_layer_shell：实现OSD/面板层

2. 性能优化
   相比X11减少73%的IPC调用（Phoronix基准测试） 支持显式同步（Linux 5.15+）消除渲染卡顿



现实挑战与解决方案

多GPU混合渲染

• 采用PRIME Offloading技术
• 通过DRI3/Present扩展实现帧交付
• NVIDIA Optimus需使用nvidia-prime工具链

HDR工作流

# 典型HDR10管线示例
def submit_hdr_frame():
    acquire_swapchain(VK_COLORSPACE_HDR10_ST2084)
    set_metadata(
        max_cll = 1000,
        max_fall = 800
    )
    queue_present()

调试方法论

1. DRM调试
   echo 0x3 > /sys/module/drm/parameters/debug

2. Wayland诊断

   WAYLAND_DEBUG=client weston-info
   LIBGL_DEBUG=verbose glxgears

前沿发展方向

1. AI加速合成

   • 基于TensorFlow Lite的智能窗口布局
   • DLSS类超分技术集成

2. 云原生图形

   • VirGL远程渲染协议优化
   • Wayland over WebRTC实验支持

3. 异构计算

   • ROCm与oneAPI在合成器中的应用
   • FPGA加速显示时序生成

该技术体系持续演进,最新Linux 6.x内核已引入Panfrost驱动对Mali-G610的完整支持，Wayland协议新增fractional-scale-v1扩展解决HiDPI混合缩放问题，未来将实现从嵌入式设备到超算的统一图形接口。
