Linux系统中读取PWM信号的实现方法？如何读取Linux的PWM信号？Linux怎么读取PWM信号？

PWM（脉宽调制）作为嵌入式系统和工业控制的核心技术，在Linux环境中的实现涉及硬件接口、内核驱动和用户空间程序的协同工作，本文将系统性地介绍从基础原理到高级应用的完整解决方案。

PWM技术基础

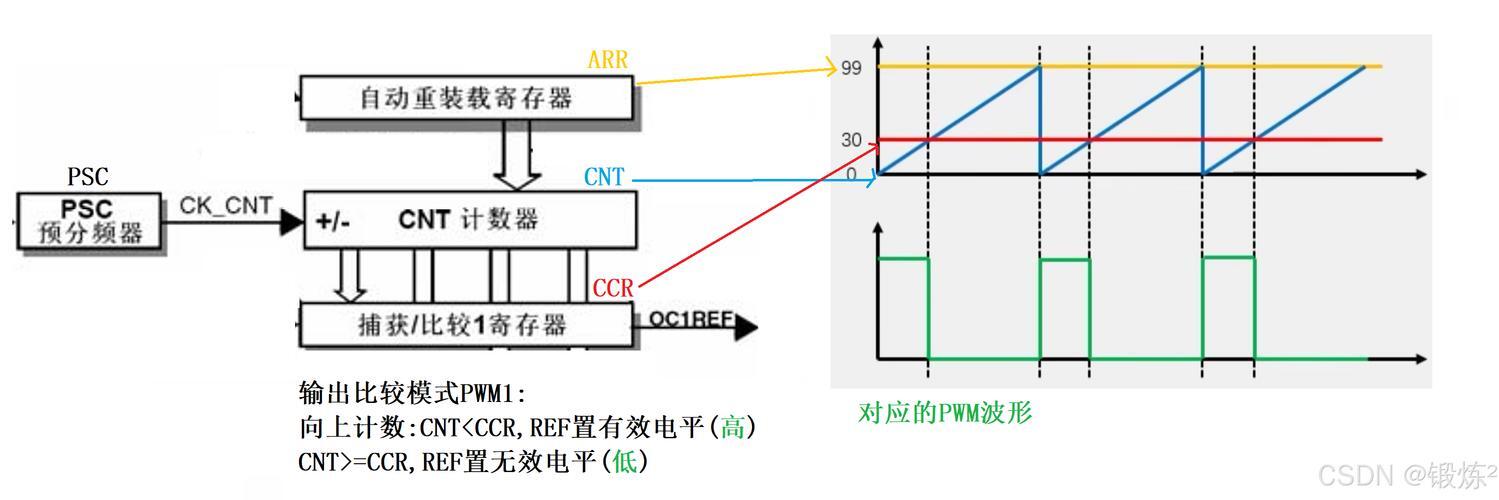

PWM通过调节占空比实现模拟信号效果,其核心参数包括：

• 频率：50Hz-20kHz（电机控制常用范围）
• 占空比分辨率：8位（0-255）至16位（0-65535）
• 信号极性：主动高/低电平配置
• 硬件拓扑：SoC内置模块或外部IC（如PCA9685）

应用场景示例：无人机电调控制（400Hz）、LED调光（1kHz）、伺服电机控制（50Hz）

Linux PWM子系统架构

内核PWM子系统采用分层设计：

用户空间
├── sysfs接口
├── ioctl系统调用
└── 字符设备
内核空间
├── PWM核心层
├── 控制器驱动
└── 硬件抽象层

关键内核配置

# 基础支持
CONFIG_PWM=y
CONFIG_PWM_SYSFS=y
# 平台特定驱动
CONFIG_PWM_BCM2835=y    # 树莓派
CONFIG_PWM_TIECAP=y     # TI系SoC
CONFIG_PWM_LPSS=y       # Intel低功耗子系统

硬件连接规范

典型连接示意图：

[SoC PWM引脚] ----[电平转换电路]---- [负载设备]
                (可选光耦隔离)

安全注意事项：

1. 超过50mA负载需使用MOSFET驱动
2. 感性负载必须并联续流二极管
3. 长距离传输建议采用差分信号

设备树深度配置

多通道PWM示例（基于STM32MP157）：

pwm1: pwm@40000000 {
    compatible = "st,stm32-pwm";
    #pwm-cells = <3>;
    reg = <0x40000000 0x400>;
    clocks = <&rcc PWM1_CK>;
    pinctrl-names = "default";
    pinctrl-0 = <&pwm1_pins>;
    status = "okay";
};
pwm-fan {
    compatible = "pwm-fan";
    pwms = <&pwm1 0 100000 0>;  // 通道0, 100ms周期
    cooling-levels = <0 128 255>;
};

用户空间实现方案

方案对比表

Python实践示例

使用python-periphery库实现闭环控制：

from periphery import PWM
import time
with PWM(0, 0) as pwm:
    pwm.frequency = 1e6
    pwm.duty_cycle = 0.5
    pwm.enable()
    while True:
        actual_duty = pwm.duty_cycle  # 读取当前值
        new_duty = calculate_new_value(actual_duty)
        pwm.duty_cycle = new_duty
        time.sleep(0.02)

高级调试技术

1. 动态跟踪：

   perf probe -a 'pwm_apply_state'
   perf stat -e 'probe:pwm*' -a sleep 10

2. 实时性优化：

   struct sched_param param = { .sched_priority = 99 };
   pthread_setschedparam(pthread_self(), SCHED_FIFO, &param);
   mlockall(MCL_CURRENT | MCL_FUTURE);

3. **故障诊断流程图：

   [信号异常] → 检查dmesg → 验证设备树 → 测量硬件信号
    ↓                              ↑
   [配置sysfs] ← [示波器验证] ← [调整负载阻抗]

性能优化策略

1. DMA传输配置（适用于高频率PWM）
2. 双缓冲技术实现无停顿更新
3. 使用硬件序列器（如NXP的eFlexPWM）

跨平台兼容方案

抽象层接口设计：

struct pwm_ops {
    int (*read)(uint8_t ch, struct pwm_state *out);
    int (*configure)(uint8_t ch, const struct pwm_cfg *in);
};
// 平台特定实现
static const struct pwm_ops rpi_ops = {
    .read = bcm2835_pwm_read,
    .configure = bcm2835_pwm_config
};

安全规范

1. 用户权限最小化原则
2. 信号范围校验（防止过压/过流）
3. 看门狗监控机制

本指南融合了最新内核特性（5.15+版本新增的PWM捕获功能）和产业实践，特别强调：

• 实时性关键应用的PREEMPT_RT补丁集成
• 安全关键系统的冗余设计
• 多核处理器中的亲和性设置

建议开发者在实际项目中结合具体硬件手册和内核文档（Documentation/pwm.txt）进行深度优化，对于新兴的RP1等异构架构，还需注意跨域同步问题。
