嵌入式硬件篇---Ne555定时器

文章目录

• 前言
• 1. 基本概述
• • 类型
  • 功能
  • 封装形式
• 2. 引脚功能（DIP-8 封装）
• • 内部结构
  • 阈值电压
  • 两种工作模式
• 4. 主要特性
• • 优点：
  • 缺点：
• 5. 典型应用场景
• • 定时控制
  • 脉冲生成
  • 检测与触发
  • 信号处理
• 6. 关键参数速查表

前言

本文简单介绍了Ne555定时器（多谐振荡器/定时器）。DIP与SOP封装。

1. 基本概述

类型

类型：模拟电路与数字电路结合的集成电路（IC），属于多谐振荡器 / 定时器。

功能

功能：产生精确的时间延迟或振荡信号，广泛用于定时、脉冲生成、信号调制等。

封装形式

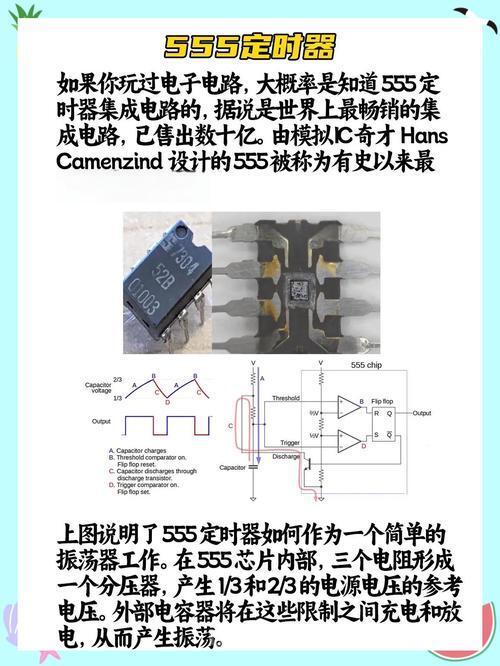

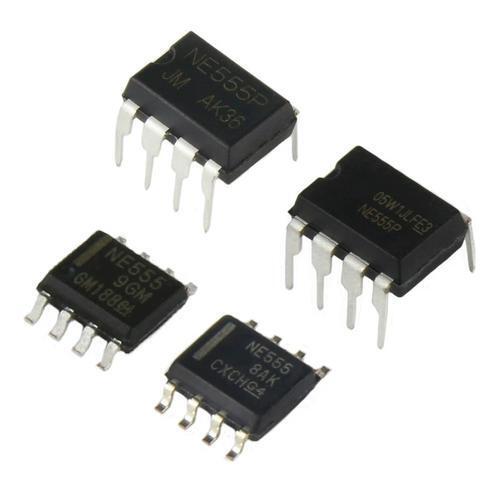

封装形式：常见 DIP-8（双列直插 8 引脚）和 SOP-8（表面贴装）

2. 引脚功能（DIP-8 封装）

引脚编号 名称 功能描述
1 GND 接地端，电路参考电位。
2 TRIGGER 触发输入端，低于 1/3 电源电压时触发输出翻转（低电平有效）。
3 OUTPUT 信号输出端，高电平或低电平信号（兼容 TTL/CMOS 逻辑）。
4 RESET 复位端，低电平时强制输出低电平（正常工作时接电源正极）。
5 CONTROL 控制电压端，可外接电压调整阈值（通常接 0.01μF 电容到地**，稳定内部基准电压
