达梦数据库-实时主备集群部署详解（附图文）

目录

一、、主备集群作用：

二、达梦集群各个组件作用：：

1、MAL通信系统：主备库之间的专用通信链路

2、DMServer：提供达梦服务

3、dmwatcher服务（守护进程）：

4、监视器（dmmonitor）：

三、达梦数据库主备集群逻辑：

四、数据库软件安装

五、主备集群配置

1、初始化实例

2、脱机备份数据库

2.1、执行backup全库：

2.2备份还原备库

3、修改dm.ini参数

4、配置归档配置文件 dmarch.ini

5、配置MAL配置文件 dmmal.ini

6、配置守护进程配置文件

7、注册服务

8、mount状态启动集群

9、配置监视器

10、注册监视器服务（建议在备库上执行）

11、配置sql日志

12、验证集群同步状态

六、验证集群主备切换测试

七、手动切换主备库

八、客户端连接集群

一、、主备集群作用：

主备集群为最基础的高可用架构，只有主库对外提供服务（读写），备库实时同步数据（只读），如果主库宕机的话，备库自动接管

二、达梦集群各个组件作用：：

1、MAL通信系统：主备库之间的专用通信链路

• 用于传输事物日志，确保日志传输的实时性和网络的可靠性  。传输的日志记录主库的所有数据修改操作，通过MAL实时传输到备库，备库解析并应用到主库传输日志，保证数据一致性，而持久化日志用于备库延迟同步或数据恢复。
• 心跳检测通过MAL定期发送心跳检测，检测节点存活状态，超时未响应触法备库升级主（依赖dmwatcher）

  部分参数如下：

  MAL_DW_PORT=7436（MAL 监听端口)
  INST_PORT=5236 (数据库实例通信端口)

  2、DMServer：提供达梦服务

  3、dmwatcher服务（守护进程）：

  • 监控主备实例的运行状态（如进程存活、网络连通性）
  • 触法自动故障切换（当主库故障时，提供备库为新主库）
  • 控制集群模式（自动或手动切换）

    4、监视器（dmmonitor）：

    • 提供集群状态的可视化监控（如主备切换、日志同步进去）
    • 支持手动执行主备切换、故障恢复等操作

      三、达梦数据库主备集群逻辑：

      1. 主库接收写请求，生成Redo log。
      2. MAL系统将日志实时传输到备库。
      3. 备库通过Redo apply应用日志，保持数据同步
      4. dmwatcher监控主备状态，异常时触法切换
      5. dmmonitor提供监控和管理入口

      注意：守护进程配置为自动切换时，必须配置确认监视器。如果在主备服务器以外的服务器上（需安装有 DM 数据库软件，且与主备心跳网络端口开放）

      ---------------------------------------------------------------------------------------------------------------------------------

      主机规划：

      主机名	服务器IP	心跳IP	数据库名	实例名	备注
      AAAA	192.168.5.136	192.168.5.136	DAMENG	dmrw1
      BBBB	192.168.5.137	192.168.5.137	DAMENG	dmrw1	主机BBBB部署达梦监视器

      本地存储LVM磁盘规划：（按实际需求调整磁盘空间）

      安装目录/用途

      /data/dmserver/app（数据库安装盘）

      /data/dmserver/data（数据磁盘）

      /data/dmserver/arch（归档日志存放目录）

      /data/dmserver/backup  （备份目录）

      四、数据库软件安装

      该步骤与单机版一致，详情见达梦数据库无图形化安装部署

      五、主备集群配置

      1、初始化实例

      2个节点完成实例初始化，达梦集群之间实例名需要不同

      分别执行以下命令：

      主库：

      cd /data/dmserver/app/bin

      ./dminit path=/data/dmserver/data/ CHARSET=1 CASE_SENSITIVE=N EXTENT_SIZE=16 PAGE_SIZE=32 SYSDBA_PWD=Passw0rd@DM SYSAUDITOR_PWD=Passw0rd@DM INSTANCE_NAME=dmrw1

      备库：

      ./dminit path=/data/dmserver/data/ CHARSET=1 CASE_SENSITIVE=N EXTENT_SIZE=16 PAGE_SIZE=32 SYSDBA_PWD=Passw0rd@DM SYSAUDITOR_PWD=Passw0rd@DM INSTANCE_NAME=dmrw2

      注册服务：

      注册服务需使用 root 用户进行注册。使用 root 用户进入数据库安装目录的 /script/root 下，如下所示：

      [root@AAAA bin]# cd /data/dmserver/app/script/root/

      注册服务，如下所示：

      [root@BBBB root]# ./dm_service_installer.sh -t dmserver -dm_ini /data/dmserver/data/DAMENG/dm.ini -p DMSERVER
      Created symlink /etc/systemd/system/multi-user.target.wants/DmServiceDMSERVER.service → /usr/lib/systemd/system/DmServiceDMSERVER.service.
      创建服务(DmServiceDMSERVER)完成


      注意：dm.in文件位置可以通过find查找位置

      2、脱机备份数据库

      所有节点都要停止数据库

      systemctl stop DmServiceDMSERVER.service

      在主机AAAA上执行以下命令查询dmap服务已启动：

      ps -ef | grep dmap



      若未启动，则先启动DMAP服务，dmdba到安装目录的bin/service_template目录下执行以下命令

      [dmdba@AAAA ~]# cd /data/dmserver/app/bin/service_template/
      [dmdba@AAAA service_template]# /data/dmserver/app/bin/service_template/DmAPService start
      Starting DmAPService: 上一次登录： 日 3月 16 14:15:46 CST 2025 pts/0 上
                  [ OK ]

      注意：从节点也要执行上面的步骤，确保DMAP服务启动

      2.1、执行backup全库：

      主库上执行，备份文件备份到/data/dmserver/backup目录

      [dmdba@AAAA ~]$ cd /data/dmserver/app/bin
      [dmdba@AAAA bin]$
      [dmdba@AAAA bin]$ ./dmrman
      dmrman V8
      RMAN> backup database '/data/dmserver/data/DAMENG/dm.ini' backupset '/data/dmserver/backup';
      backup database '/data/dmserver/data/DAMENG/dm.ini' backupset '/data/dmserver/backup';
      file dm.key not found, use default license!
      Processing backupset /data/dmserver/backup
      [Percent:100.00%][Speed:0.00M/s][Cost:00:00:04][Remaining:00:00:00]
      backup successfully!
      time used: 00:00:05.309
      RMAN>


      将备份的文件/data/dmserver/backup拷贝到备库服务器上。

      [dmdba@AAAA bin]$ scp -r /data/dmserver/backup/* 192.168.5.137:/data/dmserver/backup
      dmdba@192.168.5.137's password:
      backup.bak                         100%   28MB 282.2MB/s   00:00
      backup.meta                        100%  110KB  31.5MB/s   00:00

      2.2备份还原备库

      在备库上执行

      在主机BBBB上，使用dmrman工具还原备份文件

      restore database '/data/dmserver/data/DAMENG/dm.ini' from backupset '/data/dmserver/backup';

      完成后执行recover（图中报错显示为备份期间没有日志产生，可忽略）：

      recover database '/data/dmserver/data/DAMENG/dm.ini' from backupset '/data/dmserver/backup';

      最后执行recover update db_magic。

      RMAN> recover database '/data/dmserver/data/DAMENG/dm.ini' update db_magic;

      3、修改dm.ini参数

      有节点都要修改

      主库修改以下参数：

      vim /data/dmserver/data/DAMENG/dm.ini

      INSTANCE_NAME = DMRW1
      MAL_INI = 1
      ARCH_INI = 1
      ALTER_MODE_STATUS = 0
      ENABLE_OFFLINE_TS = 2


      备库修改以下参数：

      INSTANCE_NAME = DMRW2
      MAL_INI = 1
      ARCH_INI = 1
      ALTER_MODE_STATUS = 0
      ENABLE_OFFLINE_TS = 2

      4、配置归档配置文件 dmarch.ini

      在实例目录下/data/dmserver/data/DAMENG/新建文件dmarch.ini

      主库：

      [dmdba@AAAA~]$ cat /data/dmserver/data/DAMENG/dmarch.ini

      [ARCHIVE_REALTIME1]
      ARCH_TYPE     = REALTIME #实时归档类型
      ARCH_DEST     = DMRW2    #实时归档目标实例名（主库则填写备库实例名)
      [ARCHIVE_LOCAL1]
      ARCH_TYPE     = LOCAL    #本地归档类型
      ARCH_DEST     = /data/dmserver/arch   #本地归档存放路径
      ARCH_FILE_SIZE    = 2048     #单位MB,本地单个归档文件最大值
      ARCH_SPACE_LIMIT  = 102400   #单位MB。0标识无限制，范围1024~4294967294MB

      备库：

      [dmdba@BBBB ~]$ cat /data/dmserver/data/DAMENG/dmarch.ini

      [ARCHIVE_REALTIME1]
      ARCH_TYPE     = REALTIME #实时归档类型
      ARCH_DEST     = DMRW1    #实时归档目标实例名（主库则填写备库实例名)
      [ARCHIVE_LOCAL1]
      ARCH_TYPE     = LOCAL    #本地归档类型
      ARCH_DEST     = /data/dmserver/arch   #本地归档存放路径
      ARCH_FILE_SIZE    = 2048     #单位MB,本地单个归档文件最大值
      ARCH_SPACE_LIMIT  = 102400   #单位MB。0标识无限制，范围1024~4294967294MB

      5、配置MAL配置文件 dmmal.ini

      在实例目录下/data/dmserver/data/DAMENG/新建文件dmmal.ini

      主备库2个节点文件内容要相同。

      [dmdba@AAAA bin]$ cat /data/dmserver/data/DAMENG/dmmal.ini

      MAL_CHECK_INTERVAL   = 5                     #MAL 链路检测时间间隔
      MAL_CONN_FAIL_INTERVAL  = 15                 #判定 MAL 链路断开的时间
      [MAL_INST1]
        MAL_INST_NAME = DMRW1                      #实例名，和 dm.ini 中的 INSTANCE_NAME 一致
        MAL_HOST     = 192.168.5.136               #MAL 系统监听 TCP 连接的 IP 地址
        MAL_PORT     = 7336                        #MAL 系统监听 TCP 连接的端口
        MAL_INST_HOST   = 192.168.5.136            #实例的对外服务 IP 地址
        MAL_INST_PORT   = 5236                     #实例的对外服务端口，和 dm.ini 中的 PORT_NUM 一致
        MAL_DW_PORT   = 7436                       #实例对应的守护进程监听 TCP 连接的端口
        MAL_INST_DW_PORT = 7536
      [MAL_INST2]
        MAL_INST_NAME = DMRW2
        MAL_HOST      = 192.168.5.137
        MAL_PORT          = 7336
        MAL_INST_HOST         = 192.168.5.137
        MAL_INST_PORT         = 5236
        MAL_DW_PORT  = 7436
        MAL_INST_DW_PORT = 7536

      6、配置守护进程配置文件

      主备库dmwatcher.ini内容要相同

      cat /data/dmserver/data/DAMENG/dmwatcher.ini

      [GRP_DW]
      DW_TYPE    = GLOBAL                            #全局守护类型
      DW_MODE    = AUTO                            #自动切换模式
      DW_ERROR_TIME     = 30                         #远程守护进程故障认定时间
      INST_RECOVER_TIME  = 60                        #主库守护进程启动恢复的间隔时间
      INST_ERROR_TIME   = 20                         #本地实例故障认定时间
      INST_OGUID         = 453331                    #守护系统唯一 OGUID 值
      INST_INI           = /data/dmserver/data/DAMENG/dm.ini         #dm.ini 配置文件路径
      INST_AUTO_RESTART  = 1                                         #打开实例的自动启动功能
      INST_STARTUP_CMD   = /data/dmserver/app/bin/DmServiceDMSERVER start       #命令行方式启动


      7、注册服务

      以上启动为前台方式启动，仅用户搭建过程中验证配置。配置没问题后需要将实例，守护进程和确认监视器注册为系统服务。

      使用 root 用户，到数据库安装目录的script/root下。

      注册守护进程服务（主备库都执行）。

      ./dm_service_installer.sh -t dmwatcher -p DW -watcher_ini /data/dmserver/data/DAMENG/dmwatcher.ini


      注册之后先不启动，启动服务不以root用户，而要用dmdba用户，启动脚本在v$DM_HOME/bin目录下（也就是软件安装的bin目录），执行 ll | grep Dm可以看到。

      8、mount状态启动集群

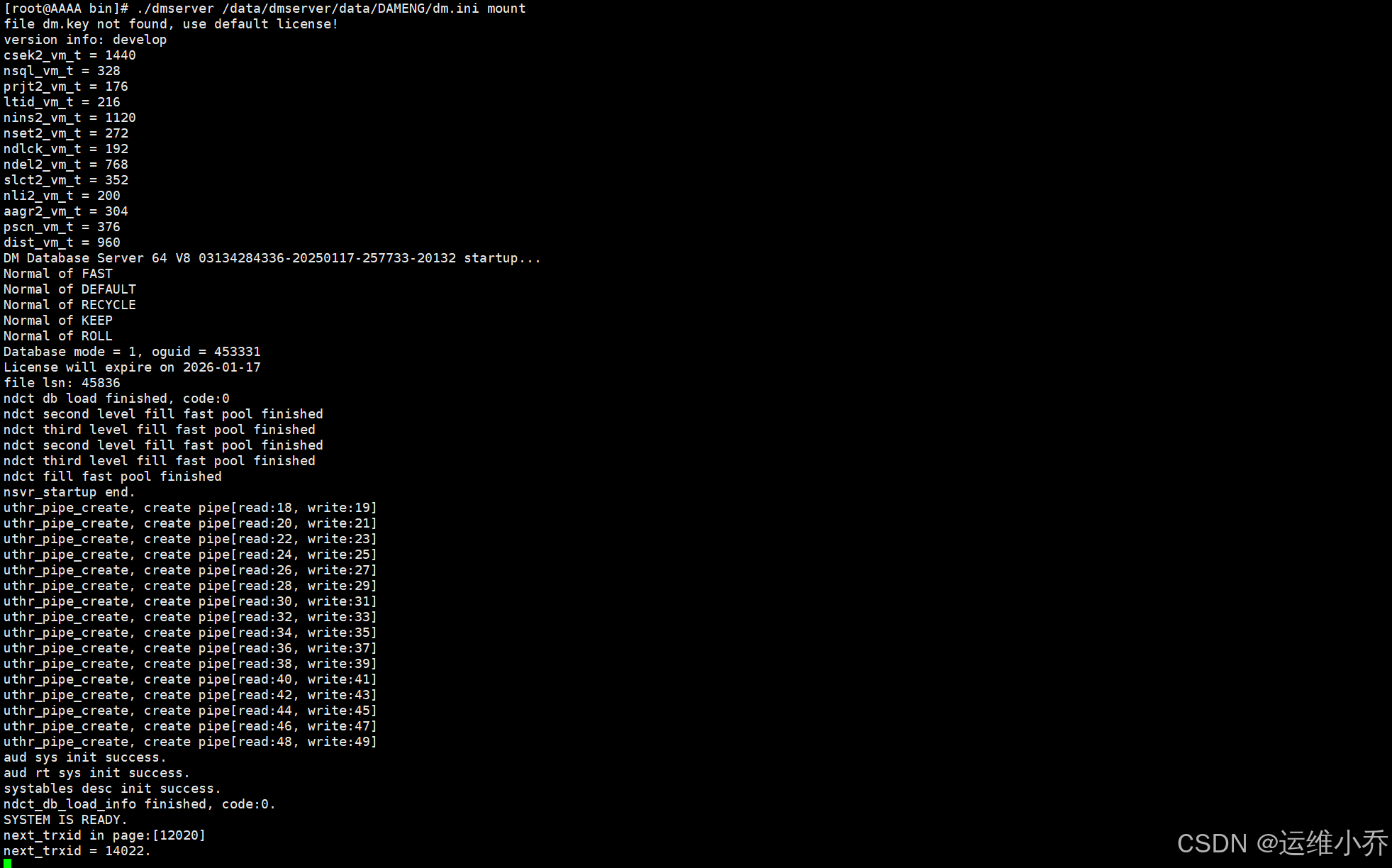

      以 mount 方式启动数据库实例

      使用 dmdba 用户，执行以下命令（主备库都执行）

      [dmdba@AAAA bin]$ ./dmserver /data/dmserver/data/DAMENG/dm.ini mount



      主备库都要是ready状态，表示成功

      在新的终端使用 disql 工具连接数据库：

      [dmdba@AAAA ~]$ cd /data/dmserver/app/bin
      [dmdba@AAAA bin]$ ./disql SYSDBA/'"Passw0rd@DM"'
      服务器[LOCALHOST:5236]:处于普通配置状态
      登录使用时间 : 3.237(ms)
      disql V8
      SQL>


      主备库都修改 oguid，执行以下命令

      SQL> sp_set_oguid(453331);
      DMSQL 过程已成功完成
      已用时间: 2.601(毫秒). 执行号:1.
      SQL>


      主库dmrw1上修改数据库模式为 primary，执行以下命令：

      SQL> alter database primary;
      操作已执行
      已用时间: 5.220(毫秒). 执行号:0.
      SQL>


      备库dmrw2上修改数据库模式为 standby，执行以下命令：

      SQL>  alter database standby;
      操作已执行
      已用时间: 4.452(毫秒). 执行号:0.
      SQL>


      启动守护进程：

      dmdba 用户下，到数据库安装目录的 bin 下执行以下命令（主备库都执行）：

      [dmdba@AAAA bin]$ pwd
      /data/dmserver/app/bin
      [dmdba@AAAA bin]$ ./dmwatcher /data/dmserver/data/DAMENG/dmwatcher.ini


      出现

      DMWATCHER[4.0] V8

      DMWATCHER[4.0] IS READY

      说明正常了

      守护进程启动后，会将 Mount 的实例 Open。这里是前台启动的方式，因为我们前面注册了服务名称，所以就没必要前台启动，直接配好主从的主备关系后crtl+C退出两个实例的前台mount启动，然后调整实例启动服务脚本里的启动状态，依次按顺序启动主、备库实例、然后再主、备库的守护DmWatcher服务。

      9、配置监视器

              启动监视器（可以在任意节点配置，建议配置在从节点上）

      守护进程配置为自动切换时，必须配置确认监视器。在主备服务器以外的服务器上（需安装有 DM 数据库软件，且与主备心跳网络端口开放）。

      新建确认监视器配置文件 dmmonitor.ini，执行以下命令：

      [dmdba@BBBB ~]$ vim /data/dmserver/data/DAMENG/dmmonitor.ini

      MON_DW_CONFIRM    = 1                    #确认监视器模式（0非确认监视器）
      MON_LOG_PATH    = /data/dmserver/jsq     #监视器日志文件存放路径
      MON_LOG_INTERVAL  = 60                   #每隔60秒定时记录系统信息到日志文件
      MON_LOG_FILE_SIZE   = 200                #日志文件最大32M
      MON_LOG_SPACE_LIMIT  = 1024              #不限定日志文件总占用空间
      [GRP_DW]
       MON_INST_OGUID    = 453331              #组GRP1的唯一OGUID值
       MON_DW_IP     = 192.168.5.136:7436      #集群内部节点1
       MON_DW_IP     = 192.168.5.137:7436      #集群内部节点2

      执行以下命令，启动监视器。

      [dmdba@BBBB ~]$ cd /data/dmserver/app/bin

      [dmdba@BBBB bin]$ ./dmmonitor /data/dmserver/data/DAMENG/dmmonitor.ini

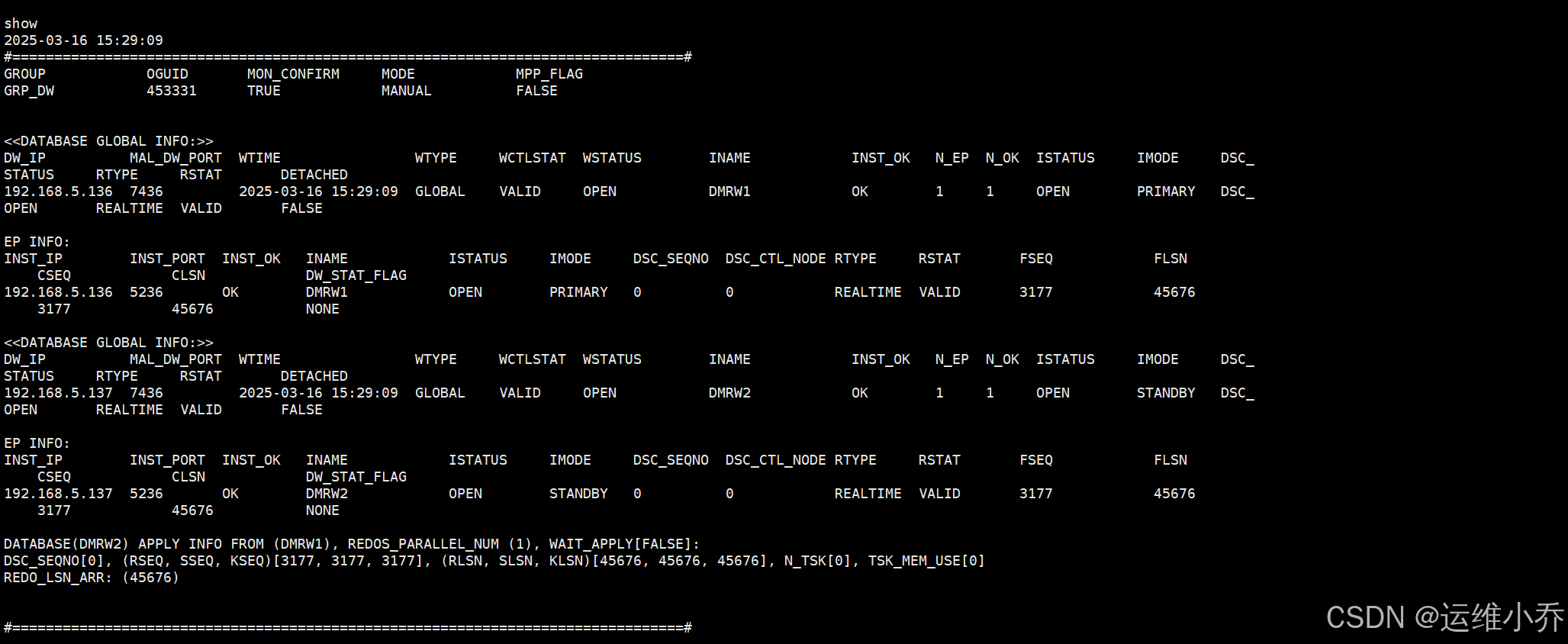

       启动后输入 show 命令查看集群状态。

      其中守护进程状态 WSTATUS 为 OPEN，实例状态 ISTATUS 为 OPEN，归档类型 RTYPE 为 TIMELY，归档状态 RSTAT 为VALID。

      disql 客户端验证



      10、注册监视器服务（建议在备库上执行）

      [root@BBBB ~]# cd /data/dmserver/app/script/root/

      [root@BBBB root]# ./dm_service_installer.sh -t dmmonitor -p DW -monitor_ini /data/dmserver/data/DAMENG/dmmonitor.ini
      Created symlink /etc/systemd/system/multi-user.target.wants/DmMonitorServiceDW.service → /usr/lib/systemd/system/DmMonitorServiceDW.service.
      创建服务(DmMonitorServiceDW)完成



      11、配置sql日志

      所有节点修改sqllog.ini

      到实例路径下

      [dmdba@AAAA ~]$ vim /data/dmserver/data/DAMENG/sqllog.ini

      BUF_TOTAL_SIZE = 10240
      BUF_SIZE = 1024
      BUF_KEEP_CNT = 6
      [SLOG_ALL]
      FILE_PATH = ../log
      PART_STOR = 1
      SWITCH_MODE = 2
      SWITCH_LIMIT = 512
      ASYNC_FLUSH = 1
      FILE_NUM = 5
      ITEMS = 0
      SQL_TRACE_MASK = 2:3:25
      MIN_EXEC_TIME = 1500
      USER_MODE = 0
      USERS =

      12、验证集群同步状态

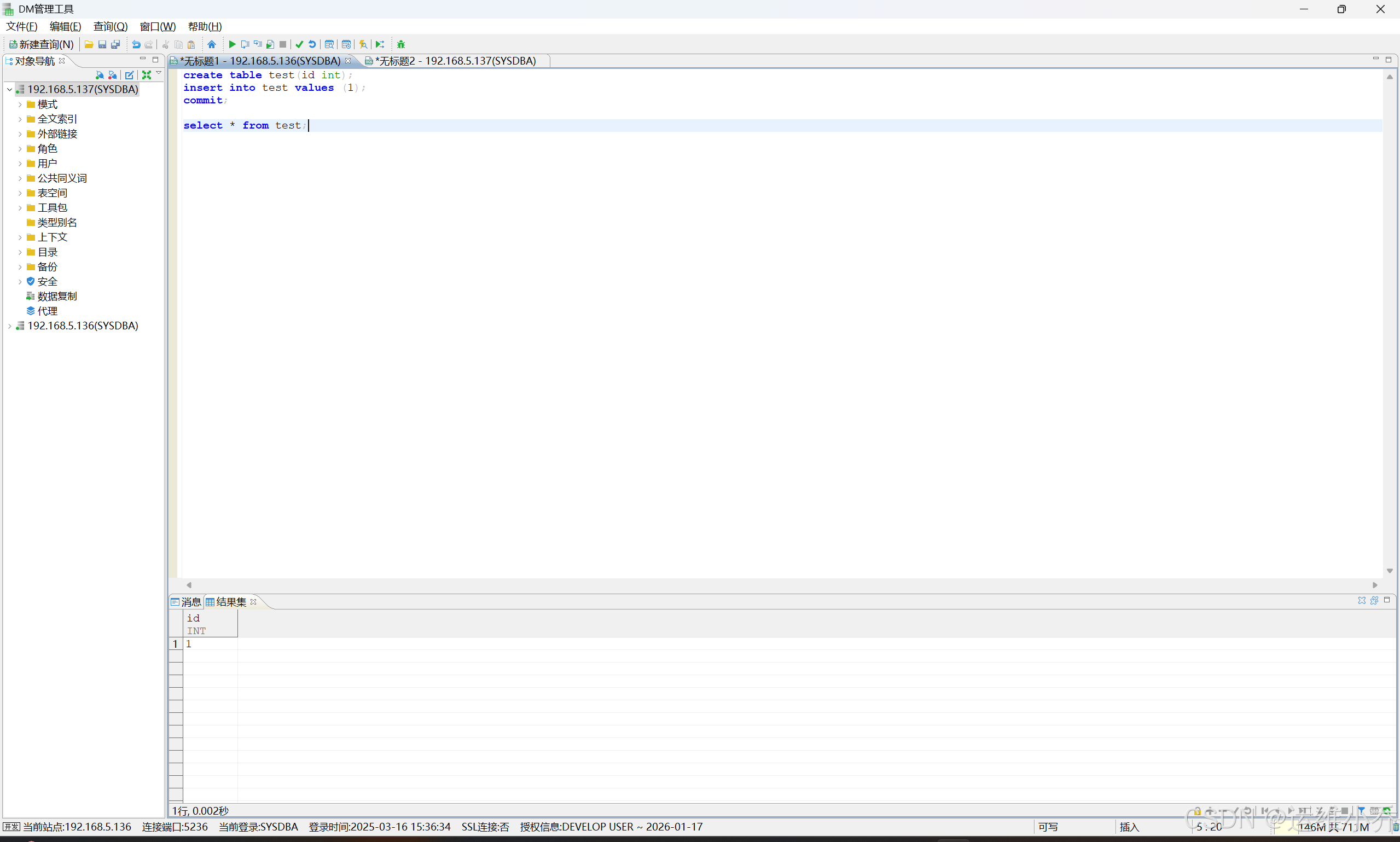

      使用达梦客户端登录主库，创建测试表，插入数据，执行以下命令：

      create table test(id int);
      insert into test values (1);
      commit;
      select * from test;

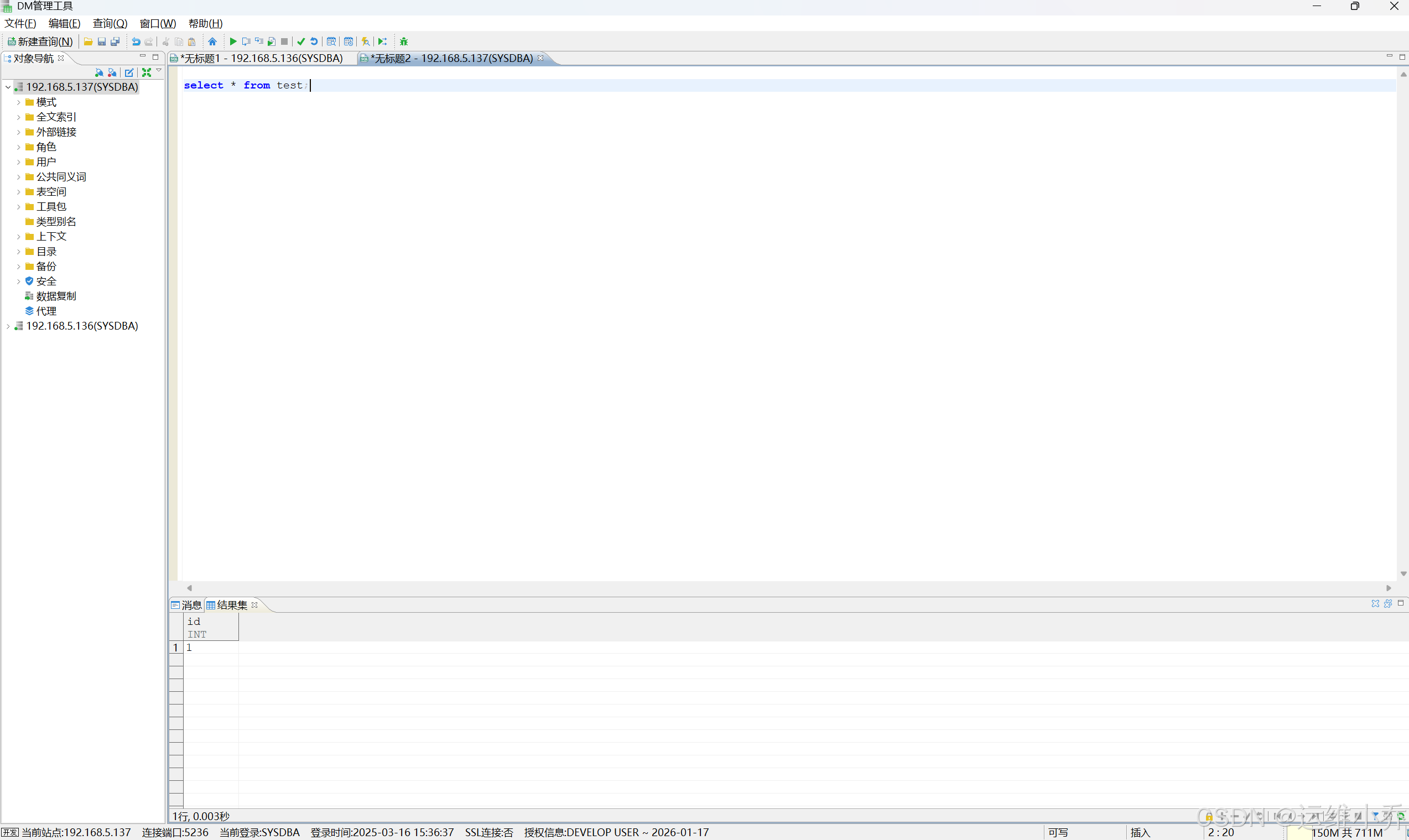

      使用达梦客户端登录备库，查询测试表验证，执行以下命令：

      select * from test;



      数据正常！

      六、验证集群主备切换测试

      这里建议将所有服务停止一下，因为前面启动的服务都是用前台启动的，后面再使用systemctl启动

      停止顺序：监视器—>备库守护---->主库守护—>主库服务---->备库服务

      启动顺序：主库服务—>备库服务—>主库守护—>备库守护---->监视器

      启动命令：

      [root@BBBB ~]# systemctl start DmServiceDMSERVER.service
      [root@BBBB ~]# systemctl start DmWatcherServiceDW.service
      [root@BBBB root]# systemctl start DmMonitorServiceDW.service

      停止命令：

      [root@BBBB ~]# systemctl stop DmServiceDMSERVER.service
      [root@BBBB ~]# systemctl stop DmWatcherServiceDW.service
      [root@BBBB root]# systemctl stop DmMonitorServiceDW.service

      开始模拟故障

      将主库的守护进程停止后，监听器报错接受不到主库的监视器消息了

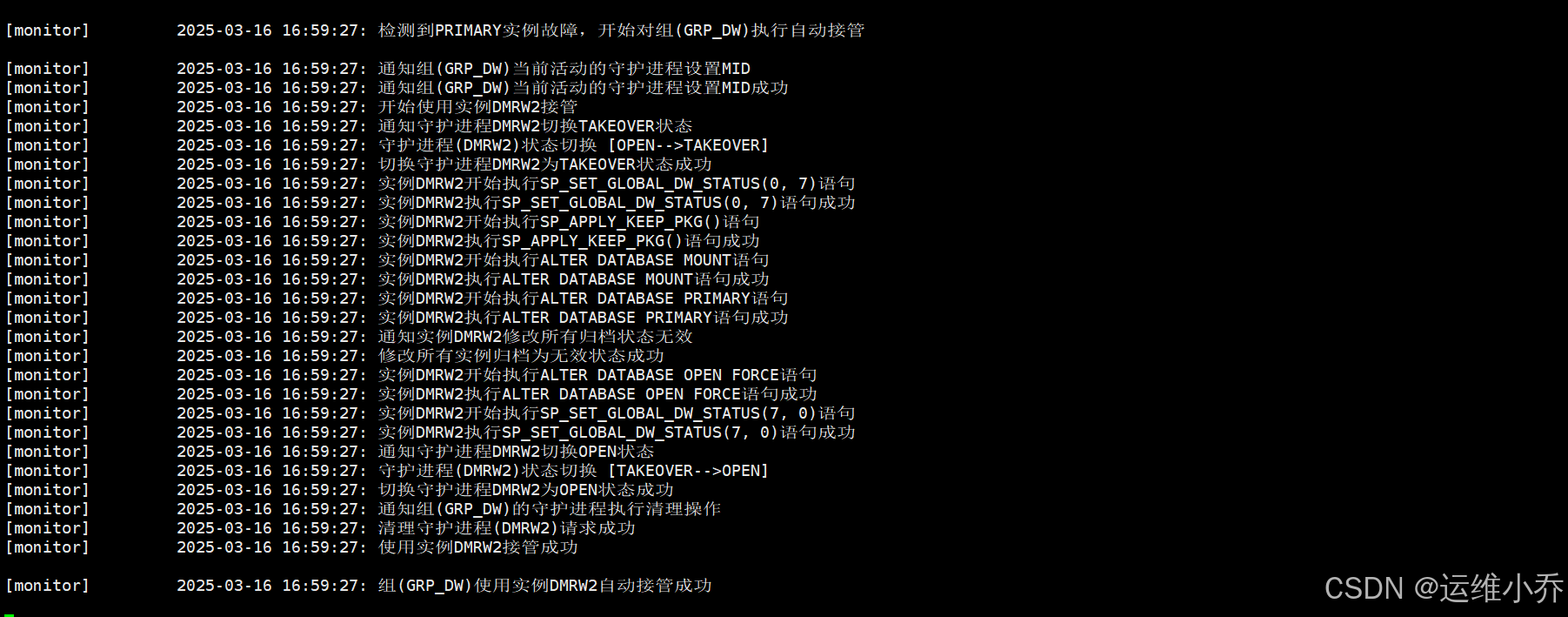

      再将主数据库的服务停止后，监视器开始切换升级备库为主库

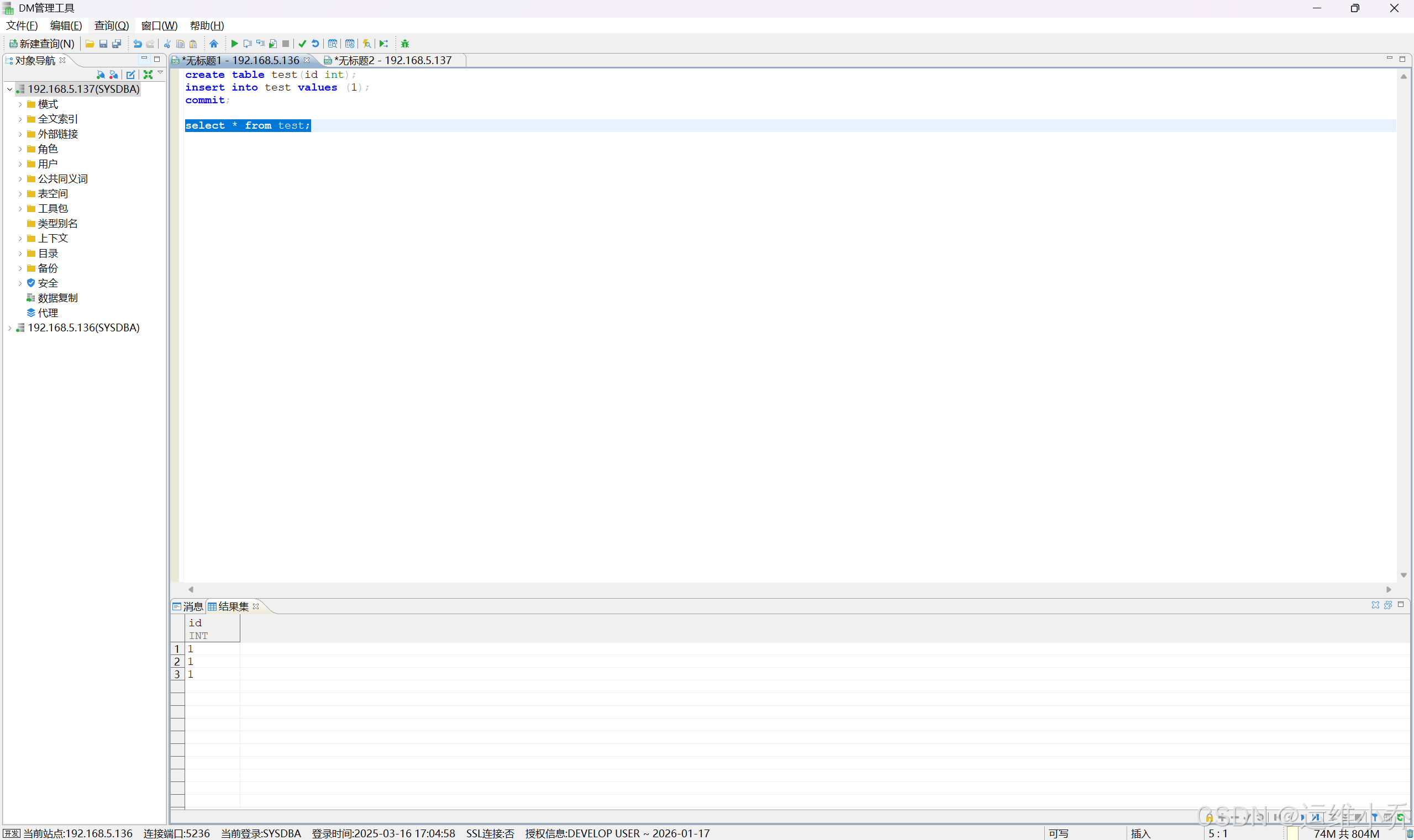

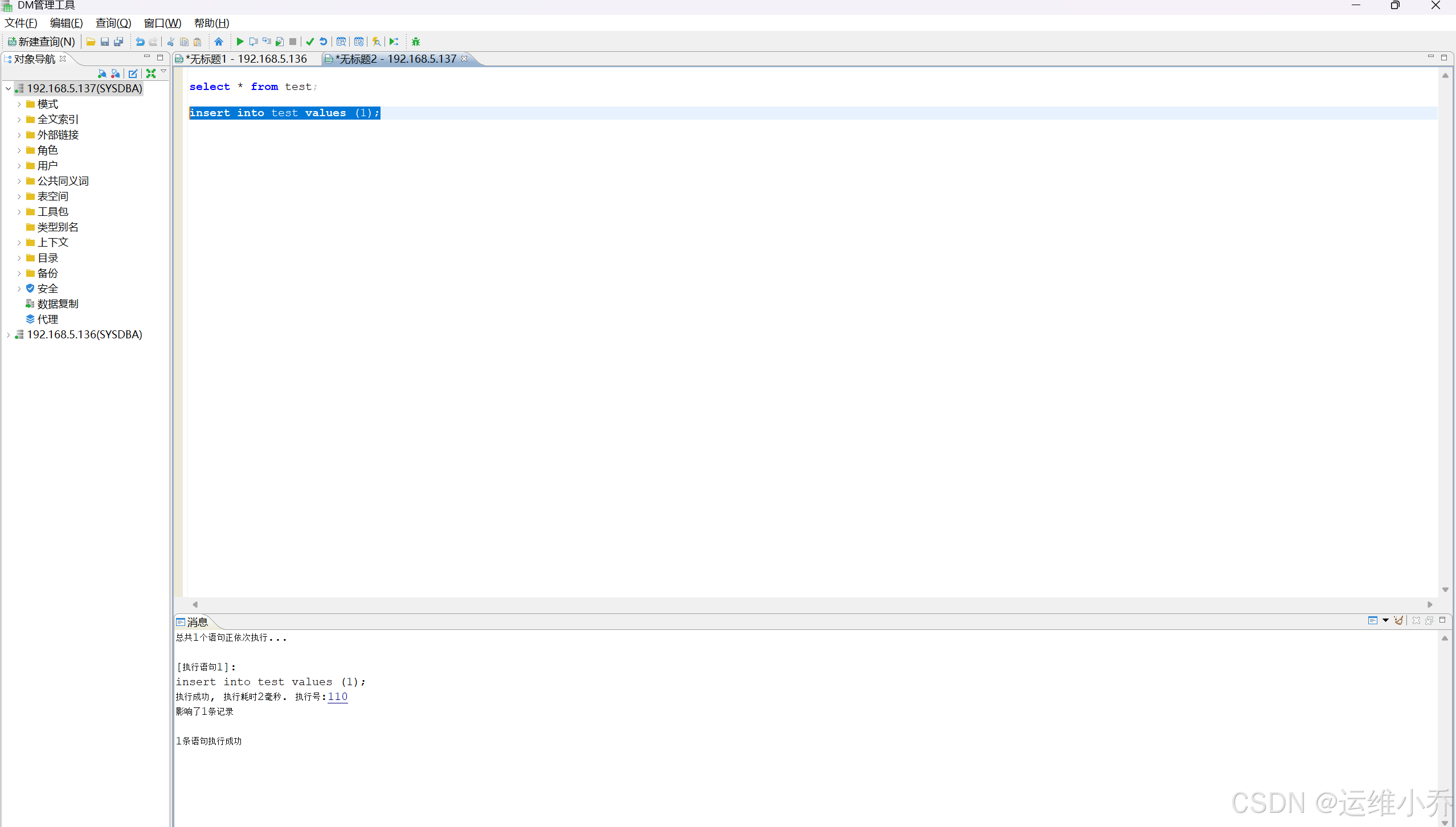

      在BBBB服务器上执行写操作，查看是否可以正常写入



      现在将AAAA达梦数据库重新启动加入集群，验证数据是否可以正常同步

      启动宕机的达梦数据库：

      [root@BBBB ~]# systemctl start DmServiceDMSERVER.service



      启动宕机的达梦数据库监视器：

      [root@BBBB ~]# systemctl start DmWatcherServiceDW.service

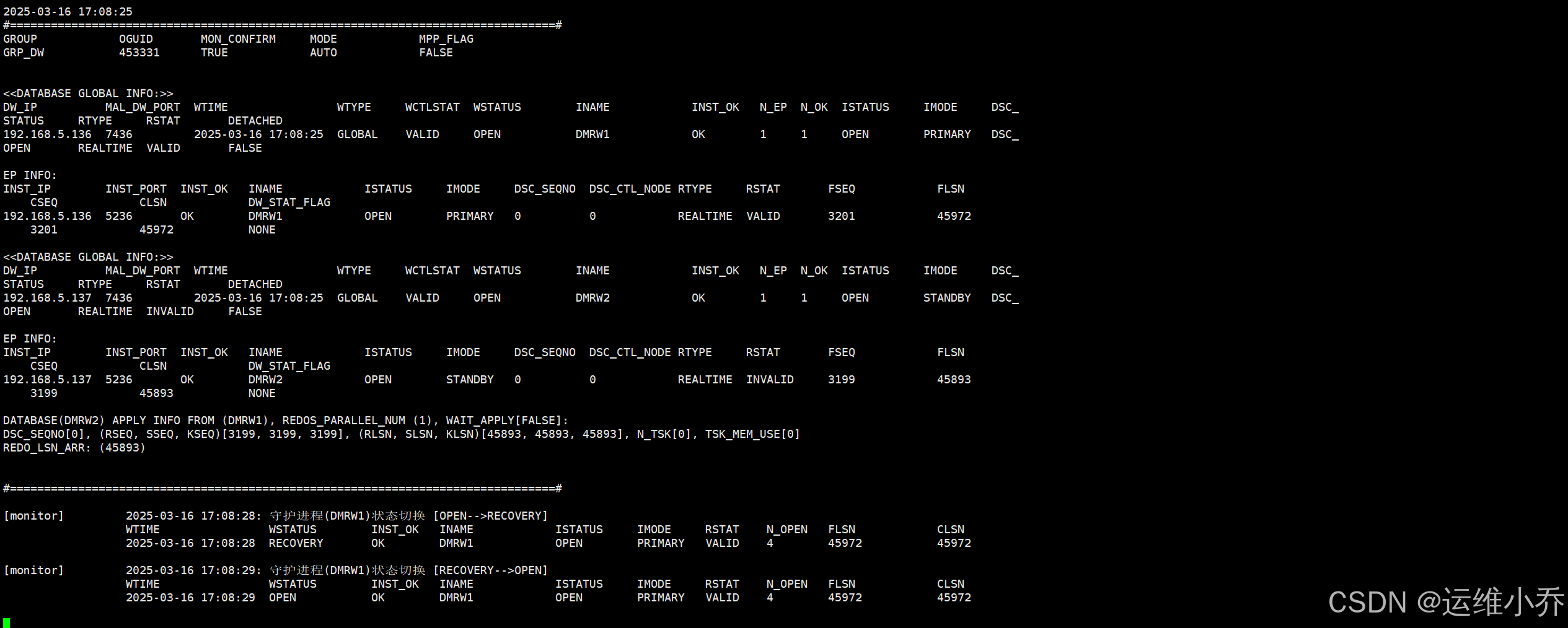

      查看监视器日志已经检测到被宕机的库了，并且已经重新加入了集群



      上AAAA达梦数据库上查询数据库的数据同步是否正常



      数据同步正常

      七、手动切换主备库

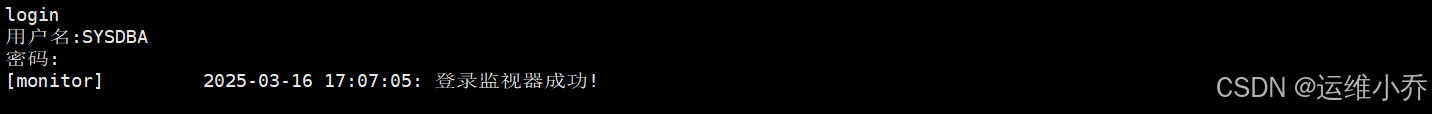

      在监视器交互界面输入 login

      输入sysdba账号和密码



      手动切换命令格式如下

      switchover GRP1（组名）.GRP1_RT_02（要切换成主库的备库实例名）

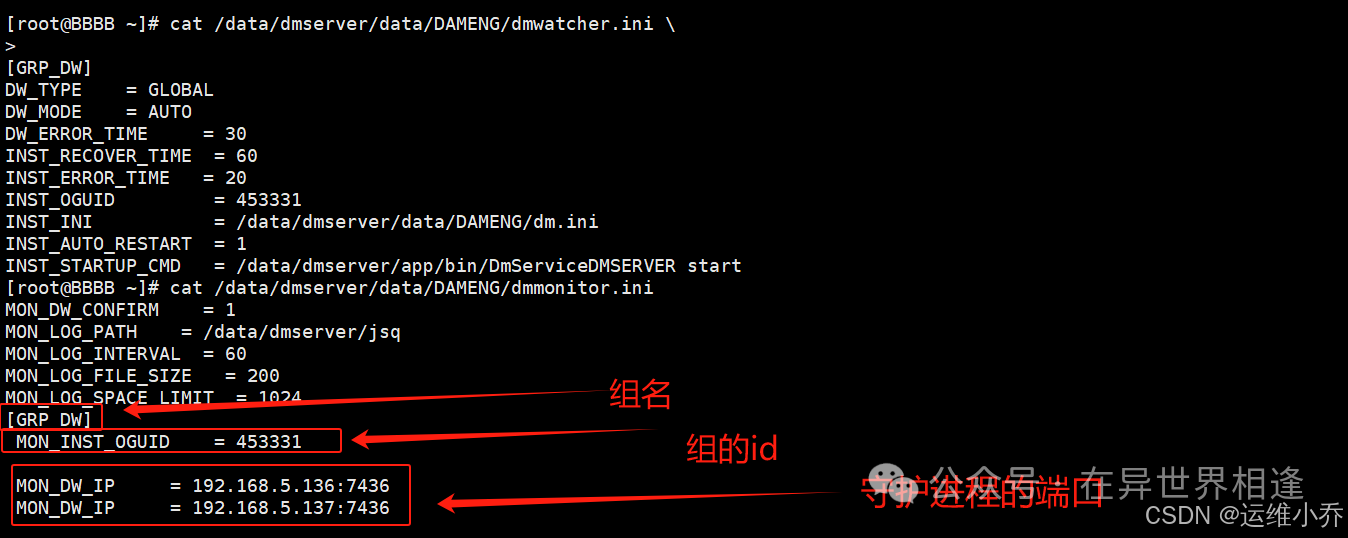

      组信息存放在达梦守护进程配置文件中

      cat /data/dmserver/data/DAMENG/dmwatcher.ini

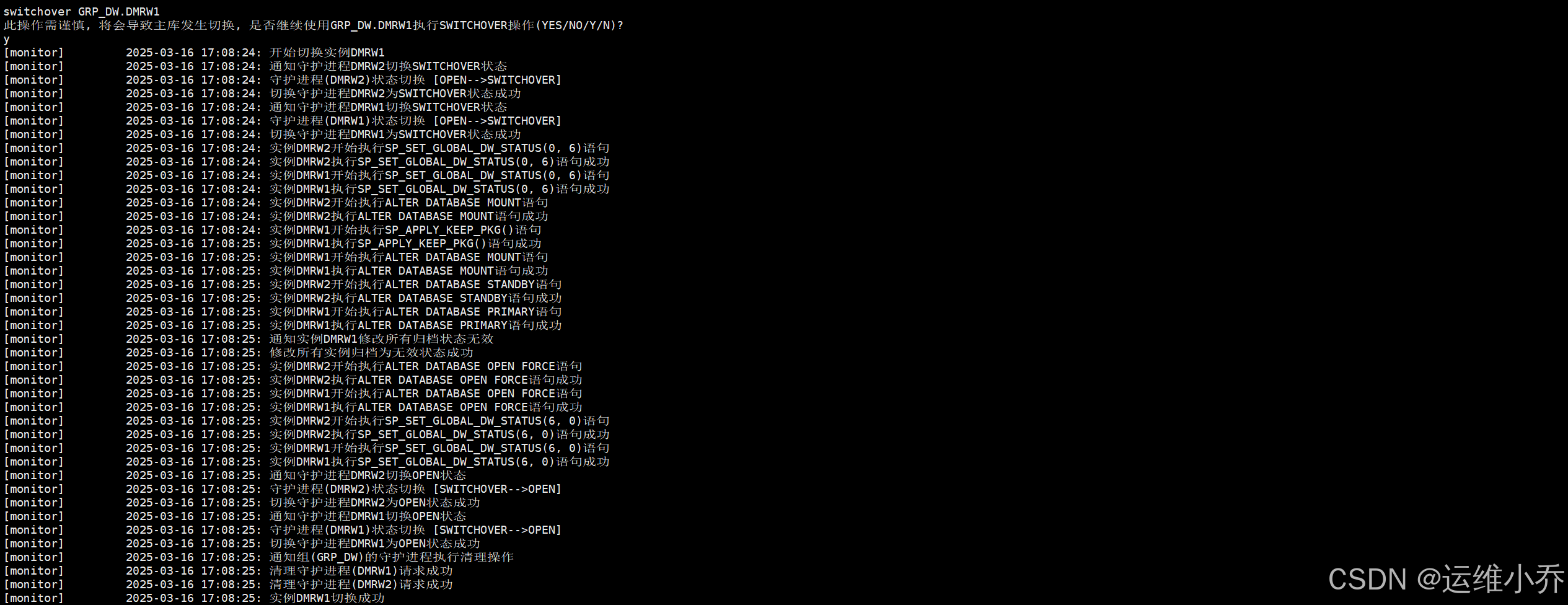

      手动切换主备集群测试

      switchover GRP_DW.DMRW1





      到这里手动切换集群状态也完成了

      八、客户端连接集群

      客户端主机上需要配置 dm_svc.conf 文件（未安装 DM 数据库的机器新建即可），文件路径：

      32 位的 DM 安装在 Win32 操作平台下，此文件位于 %SystemRoot%\system32 目录；

      64 位的 DM 安装在 Win64 操作平台下，此文件位于 %SystemRoot%\system32 目录；

      32 位的 DM 安装在 Win64 操作平台下，此文件位于 %SystemRoot%\SysWOW64 目录；

      在 Linux 平台下，此文件位于/etc/dm_svc.conf。

      文件内容：

      #全局配置区
      DMDW=(192.168.10.101:5236,192.168.10.102:5236)
      TIME_ZONE=(+480) #表示+8:00 时区
      LOGIN_ENCRYPT=(0)
      DIRECT=(Y)
      #服务配置区
      [DMDW]
      LOGIN_MODE=(1) #只连主库


      客户端程序连接数据库时，需要指定 IP 端口处替换为服务名即可，例如：disql SYSDBA/‘“password”’@DMDW。jdbc的url为：jdbc:dm://DMDW

      注意

      当修改了 dm_svc.conf 内容后，需要重启客户端程序，修改的配置才能生效。
