ECharts 3D 曲面图教程：从零开始实现参数化曲面，附完整代码与详细注释」 「前端数据可视化：ECharts 3D 曲面图实战，打造炫酷的 3D 数据展示」 「ECharts 3D 曲面图进阶：

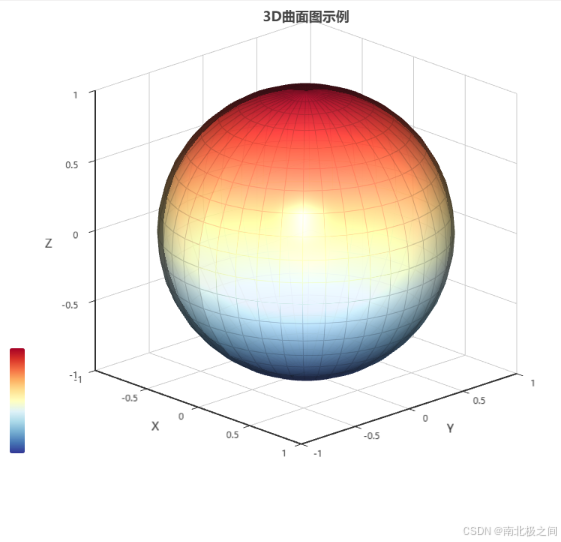

效果图
🌟【定制化开发服务，让您的项目领先一步】🌟
如有需求，直接私信留下您的联系方式。谢谢。
我的邮箱：2351598671@qq.com
目录
- 前言
- 3D 曲面图简介
- 实现步骤
- 3.1 初始化 ECharts 实例
- 3.2 配置提示框（Tooltip）
- 3.3 配置视觉映射（VisualMap）
- 3.4 配置 3D 坐标轴（XAxis3D、YAxis3D、ZAxis3D）
- 3.5 配置 3D 网格（Grid3D）
- 3.6 配置数据系列（Series）
- 自定义样式与功能
- 4.1 自定义颜色映射
- 4.2 调整曲面光照效果
- 4.3 添加动画效果
- 完整代码示例
- 总结
正文
1. 前言
3D 曲面图是一种强大的数据可视化工具，适合展示复杂的三维数据分布。ECharts 提供了丰富的 3D 图表支持，能够轻松实现参数化曲面图。本文将基于 ECharts 实现一个 3D 曲面图，并在此基础上自定义样式和功能。
2. 3D 曲面图简介
3D 曲面图通过三维坐标系展示数据，适合展示复杂的三维数据分布。ECharts 支持参数化曲面图，可以通过参数方程定义曲面的形状。
3. 实现步骤
3.1 初始化 ECharts 实例
首先，我们需要初始化一个 ECharts 实例，并绑定到一个 DOM 容器上。
var myChart = echarts.init(document.getElementById('main'));
3.2 配置提示框（Tooltip）
通过 tooltip 配置项，我们可以设置鼠标悬停时的提示框内容。
tooltip: {}
3.3 配置视觉映射（VisualMap）
通过 visualMap 配置项，我们可以设置颜色映射。
visualMap: {
show: false, // 不显示视觉映射组件
dimension: 2, // 映射到第三个维度（z 轴）
min: -1, // 最小值
max: 1, // 最大值
inRange: {
color: [ // 颜色映射
'#313695',
'#4575b4',
'#74add1',
'#abd9e9',
'#e0f3f8',
'#ffffbf',
'#fee090',
'#fdae61',
'#f46d43',
'#d73027',
'#a50026'
]
}
}
3.4 配置 3D 坐标轴（XAxis3D、YAxis3D、ZAxis3D）
通过 xAxis3D、yAxis3D、zAxis3D 配置项，我们可以设置 3D 坐标轴。
xAxis3D: {},
yAxis3D: {},
zAxis3D: {}
3.5 配置 3D 网格（Grid3D）
通过 grid3D 配置项，我们可以设置 3D 网格。
grid3D: {}
3.6 配置数据系列（Series）
通过 series 配置项，我们可以添加 3D 曲面图的数据。
series: [
{
type: 'surface', // 图表类型为曲面图
parametric: true, // 使用参数化方程
parametricEquation: { // 参数化方程
u: {
min: -Math.PI, // u 的最小值
max: Math.PI, // u 的最大值
step: Math.PI / 20 // u 的步长
},
v: {
min: 0, // v 的最小值
max: Math.PI, // v 的最大值
step: Math.PI / 20 // v 的步长
},
x: function (u, v) { // x 坐标的计算公式
return Math.sin(v) * Math.sin(u);
},
y: function (u, v) { // y 坐标的计算公式
return Math.sin(v) * Math.cos(u);
},
z: function (u, v) { // z 坐标的计算公式
return Math.cos(v);
}
}
}
]
4. 自定义样式与功能
4.1 自定义颜色映射
通过 visualMap 配置项，我们可以自定义颜色映射。
visualMap: {
show: true, // 显示视觉映射组件
dimension: 2, // 映射到第三个维度（z 轴）
min: -1, // 最小值
max: 1, // 最大值
inRange: {
color: [ // 自定义颜色映射
'#313695',
'#4575b4',
'#74add1',
'#abd9e9',
'#e0f3f8',
'#ffffbf',
'#fee090',
'#fdae61',
'#f46d43',
'#d73027',
'#a50026'
]
}
}
4.2 调整曲面光照效果
通过 shading 配置项，我们可以调整曲面的光照效果。
shading: 'albedo' // 使用 albedo 光照模型
4.3 添加动画效果
通过 animation 和 animationDuration 配置项，我们可以为图表添加动画效果。
animation: true, // 开启动画 animationDuration: 1000, // 动画时长 1000ms animationEasing: 'cubicInOut' // 动画缓动效果
5. 完整代码示例（带详细注释）
ECharts 3D曲面图示例
// 初始化ECharts实例
const myChart = echarts.init(document.getElementById('main'));
// 配置项
const option = {
title: {
text: '3D曲面图示例',
left: 'center'
},
tooltip: {},
visualMap: {
show: true,
dimension: 2,
min: -1,
max: 1,
inRange: {
color: [
'#313695',
'#4575b4',
'#74add1',
'#abd9e9',
'#e0f3f8',
'#ffffbf',
'#fee090',
'#fdae61',
'#f46d43',
'#d73027',
'#a50026'
]
}
},
xAxis3D: {
type: 'value',
name: 'X'
},
yAxis3D: {
type: 'value',
name: 'Y'
},
zAxis3D: {
type: 'value',
name: 'Z'
},
grid3D: {
viewControl: {
// 调整视角
projection: 'orthographic',
autoRotate: true
},
light: {
main: {
intensity: 1.2
},
ambient: {
intensity: 0.3
}
}
},
series: [{
type: 'surface',
parametric: true,
shading: 'realistic',
parametricEquation: {
u: {
min: -Math.PI,
max: Math.PI,
step: Math.PI / 20
},
v: {
min: 0,
max: Math.PI,
step: Math.PI / 20
},
x: function(u, v) {
return Math.sin(v) * Math.sin(u);
},
y: function(u, v) {
return Math.sin(v) * Math.cos(u);
},
z: function(u, v) {
return Math.cos(v);
}
},
itemStyle: {
opacity: 0.8
},
wireframe: {
show: true,
lineStyle: {
color: 'rgba(0,0,0,0.2)',
width: 1
}
}
}],
animation: true,
animationDuration: 1000,
animationEasing: 'cubicInOut'
};
// 使用配置项显示图表
myChart.setOption(option);
// 响应式处理
window.addEventListener('resize', function() {
myChart.resize();
});
6. 总结
通过本文的学习，你应该已经掌握了如何使用 ECharts 实现 3D 曲面图，并自定义样式和功能。3D 曲面图适合展示复杂的三维数据分布，能够为你的数据可视化项目增添更多可能性。希望这篇教程对你有所帮助！如果有任何问题，欢迎在评论区留言讨论。
