keepalive+lvs+web+nfs高可用集群

1 、keepalive+lvs+web+nfs高可用集群概述

1.1 高可用集群项目背景

近年来，随着公司业务规模的迅猛扩张，业务量呈现出爆发式增长的态势。这一增长给现有的服务器系统带来了巨大的压力，使得服务器负载达到了极限。大量用户反馈在访问公司服务时频繁遭遇卡顿现象，甚至出现掉线的情况，严重影响了用户体验和公司业务的正常开展。为了有效缓解服务器压力，确保服务的稳定运行和正常访问，对公司现有的服务器架构进行调整已成为当务之急。

1.2 keepalive+lvs+web+nfs项目功能

 keepalive+lvs+web+nfs项目所提供的解决方案，恰好能够精准地满足公司当前面临的这一紧迫需求。该方案具备多项强大且实用的功能，能够从多个层面优化服务器性能和服务质量。其实现原理基于先进的技术架构，通过科学合理的资源分配和负载均衡策略，保障系统的高效运行。

具体而言，本项目采用了 Keepalive+LVS+Nginx+NFS 的高可用集群架构。Keepalive 负责监控服务器的运行状态，确保在出现故障时能够快速切换，实现服务的不间断提供；LVS（Linux Virtual Server）作为负载均衡器，能够根据预设的算法将用户请求均匀地分发到多个服务器节点上，有效分散服务器压力；Nginx 则在应用层进一步处理请求，优化请求响应速度，并具备强大的缓存功能，减少对后端服务器的资源消耗；NFS（Network File System）实现了文件系统的共享，方便各服务器节点之间的数据交互和资源共享。通过这一高可用集群架构，项目能够显著提升公司服务器系统的稳定性、可靠性和性能表现。

2 keepalive+lvs+web+nfs 项目的部署

2.1  部署环境介绍

项目架构解析：

LVS：实现四层负载均衡，调度请求到后端Nginx服务器

Keepalived：为LVS提供高可用保障，防止单点故障

Nginx：作为Web服务器处理静态请求

NFS：统一存储网站文件，保证多节点数据一致性

LVS-master	192.168.1.130
LVS-node01	192.168.1.131
Web1-RS	192.168.1.132
Web2-RS	192.168.1.133
Nfs	192.168.1.134
VIP	192.168.1.50

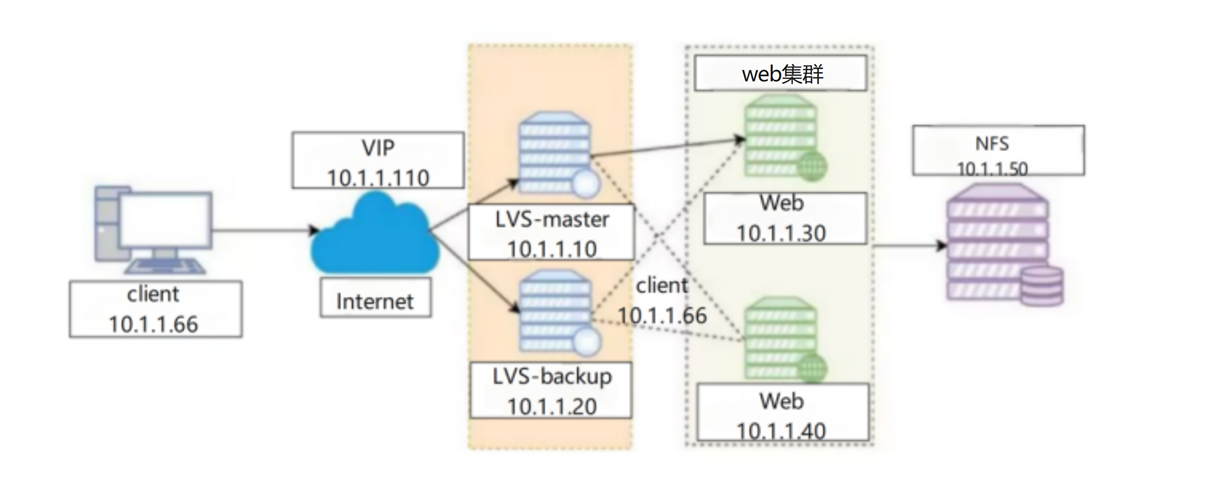

2.2  项目的拓扑结构

2.3 项目的部署

准备工作：

配置网络

vi /etc/sysconfig/network-scripts/ifcfg-ens33

systemctl restart network

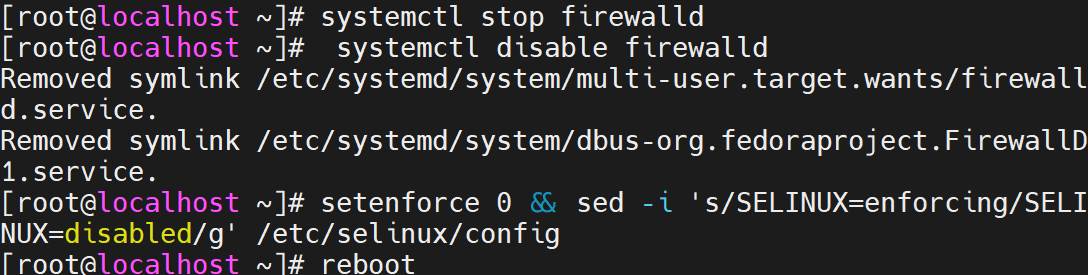

关闭防火墙和selinux

systemctl stop firewalld

setenforce 0 && sed -i 's/SELINUX=enforcing/SELINUX=disabled/g' /etc/selinux/config

#重启生效

Reboot

修改主机名

hostnamectl set-hostname master-yzf

bash

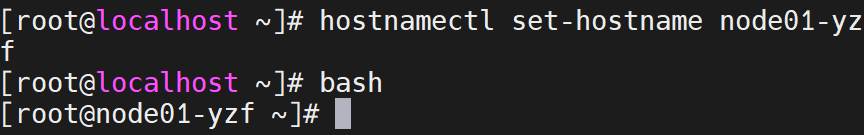

hostnamectl set-hostname node01-yzf

bash

keepalived与LVS（DR）相关配置：

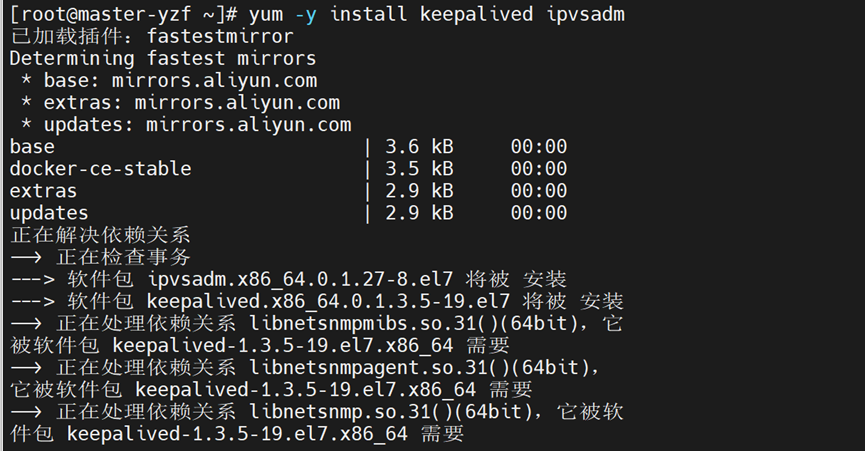

安装keepalived  ipvsadm

yum -y install keepalived ipvsadm

加载内核模块

modprobe  ip_vs

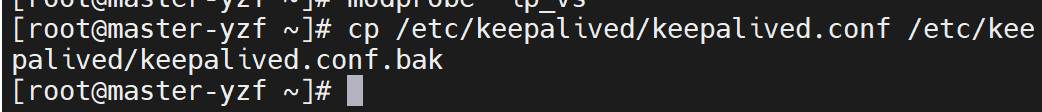

备份keepalived配置文件

cp /etc/keepalived/keepalived.conf /etc/keepalived/keepalived.conf.bak

修改配置文件

Vi /etc/keepalived/keepalived.conf

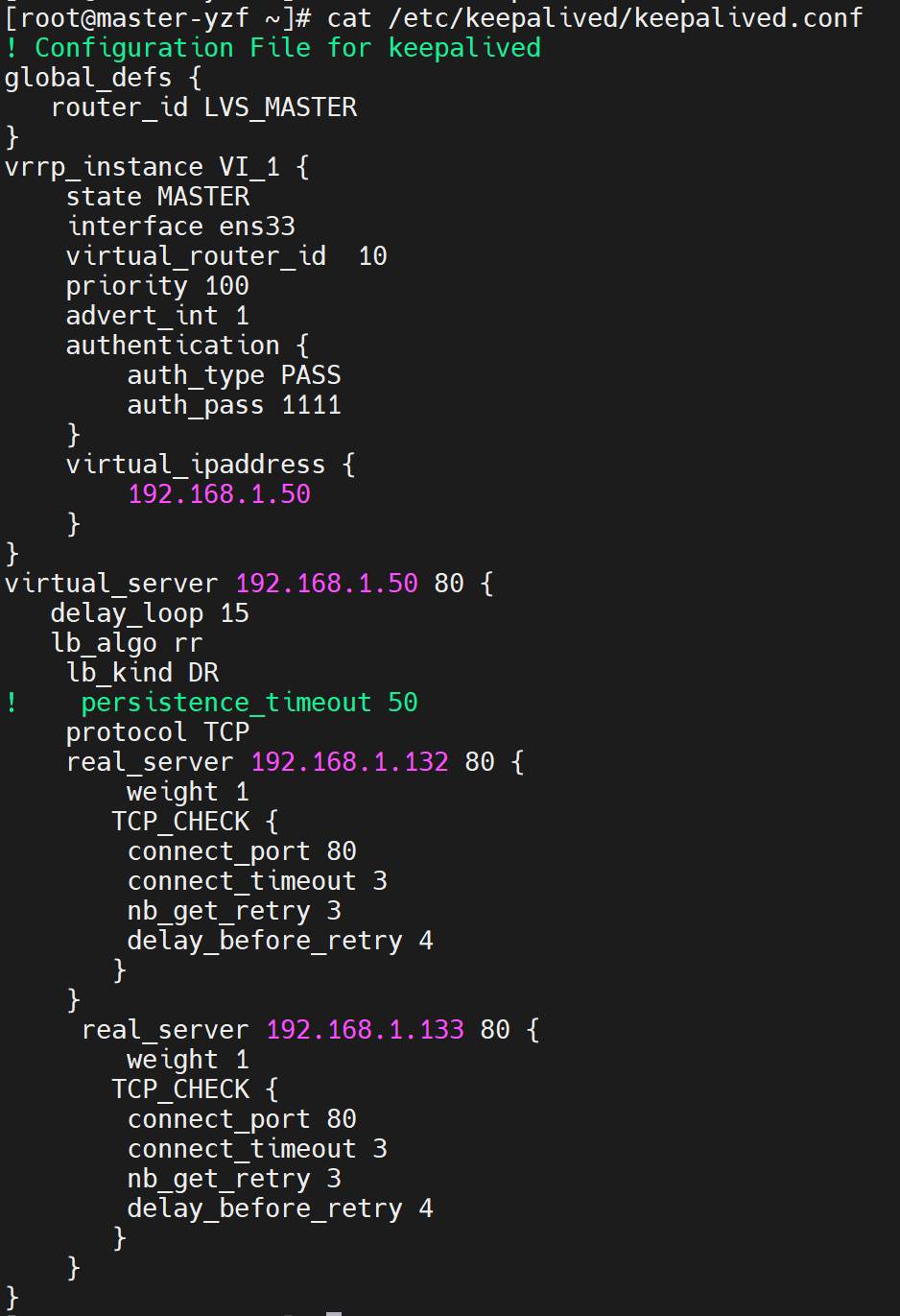

! Configuration File for keepalived global_defs {    router_id LVS_MASTER } vrrp_instance VI_1 {     state MASTER     interface ens33     virtual_router_id  10     priority 100     advert_int 1     authentication {         auth_type PASS         auth_pass 1111     }     virtual_ipaddress {         192.168.1.50     } } virtual_server 192.168.1.50 80 {    delay_loop 15    lb_algo rr     lb_kind DR !    persistence_timeout 50     protocol TCP     real_server 192.168.1.132 80 {         weight 1        TCP_CHECK {         connect_port 80         connect_timeout 3         nb_get_retry 3         delay_before_retry 4        }     }      real_server 192.168.1.133 80 {         weight 1        TCP_CHECK {         connect_port 80         connect_timeout 3         nb_get_retry 3         delay_before_retry 4        }     } }

备机配置：

克隆一台master节点作为node01节点并且修改ip为192.168.1.131，并且修改主机名为node01

修改备机keepalived配置文件

注意1、修改router id

2、修改优先权

（只需要改这两个地方）

! Configuration File for keepalived global_defs {    router_id LVS_BACKUP } vrrp_instance VI_1 {     state MASTER     interface ens33     virtual_router_id  10     priority 50     advert_int 1     authentication {         auth_type PASS         auth_pass 1111     }     virtual_ipaddress {         192.168.1.50     } } virtual_server 192.168.1.50 80 {    delay_loop 15    lb_algo rr     lb_kind DR !    persistence_timeout 50     protocol TCP     real_server 192.168.1.132 80 {         weight 1        TCP_CHECK {         connect_port 80         connect_timeout 3         nb_get_retry 3         delay_before_retry 4        }     }      real_server 192.168.1.133 80 {         weight 1        TCP_CHECK {         connect_port 80         connect_timeout 3         nb_get_retry 3         delay_before_retry 4        }     } }

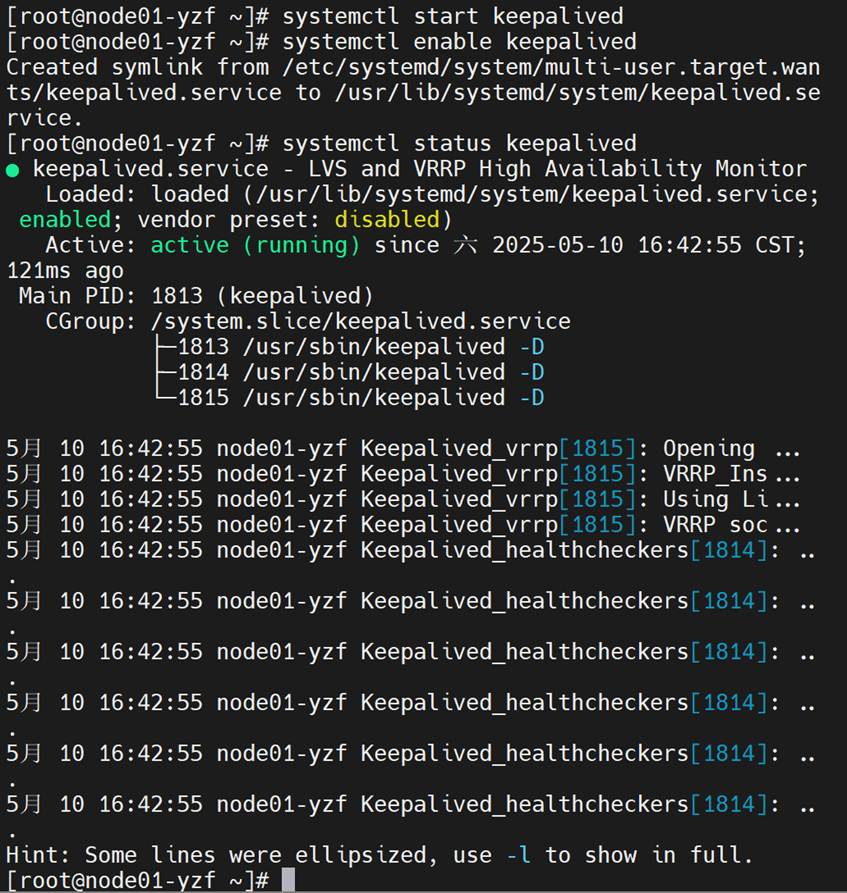

主备启动keepalived并设置开机自启

systemctl start keepalived systemctl enable keepalived systemctl status keepalived

ip addr show dev ens33

实际状态为 MASTER 的主服务器将为 ens33 接口自动添加 VIP 地址，通过 ip 命令可以查看。

ip addr show dev ens33

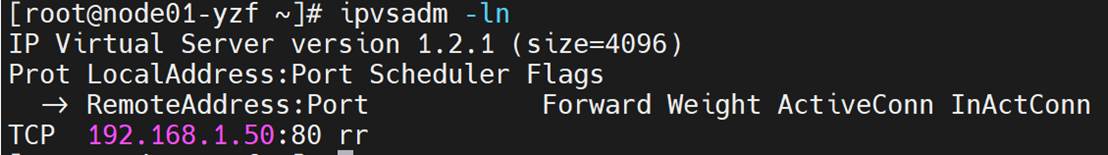

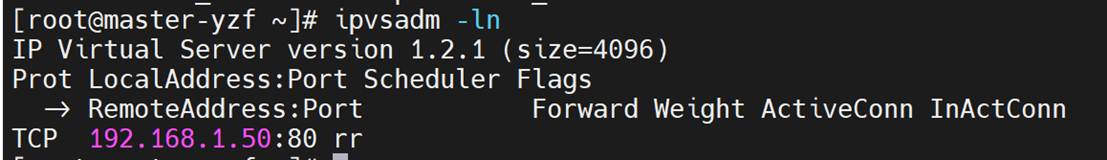

ipvsadm -ln

Nfs(192.168.1.134)

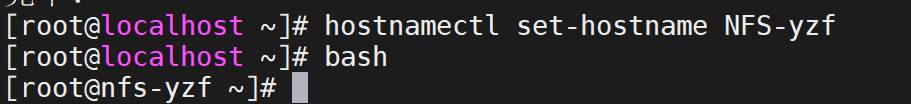

修改主机名

hostnamectl set-hostname NFS-yzf bash

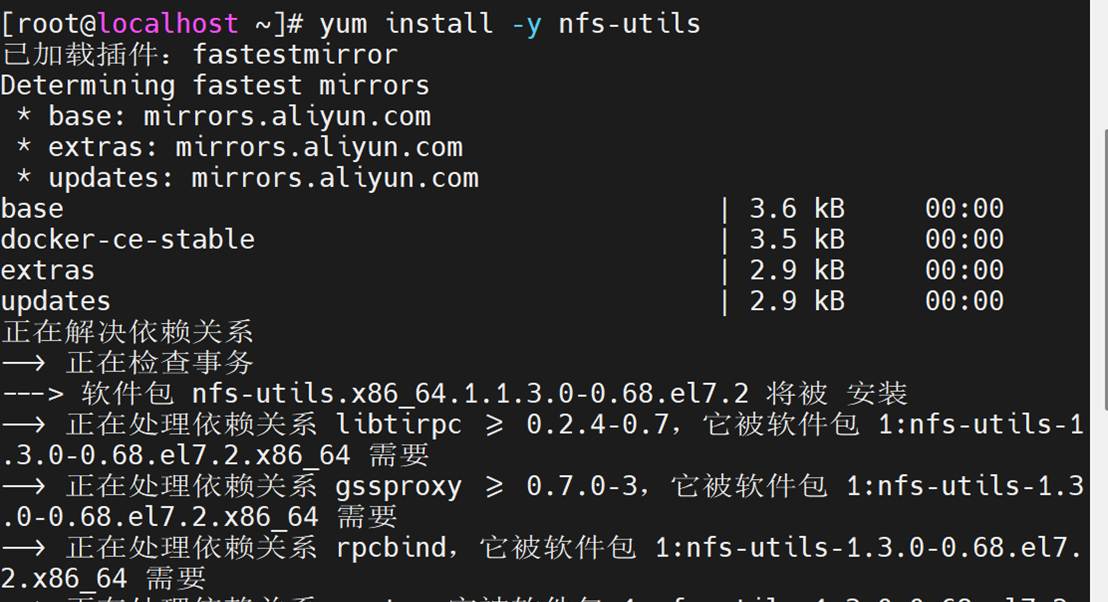

安装 NFS 工具

yum install -y nfs-utils

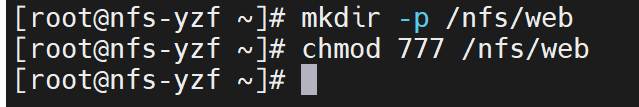

创建共享目录（把文件内容共享给web服务器），设置权限

mkdir -p /nfs/web chmod 777 /nfs/web

把web服务器ip暴露给nfs，允许 Web 主机 IP 访问

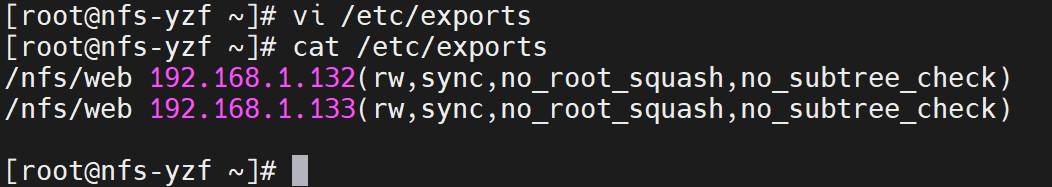

vi /etc/exports /nfs/web 192.168.1.132(rw,sync,no_root_squash,no_subtree_check) /nfs/web 192.168.1.133(rw,sync,no_root_squash,no_subtree_check)

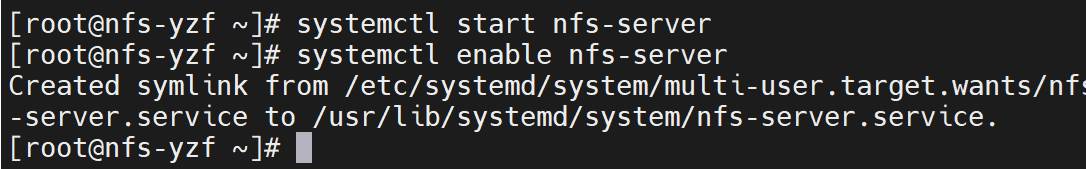

启动nfs

systemctl start nfs-server systemctl enable nfs-server

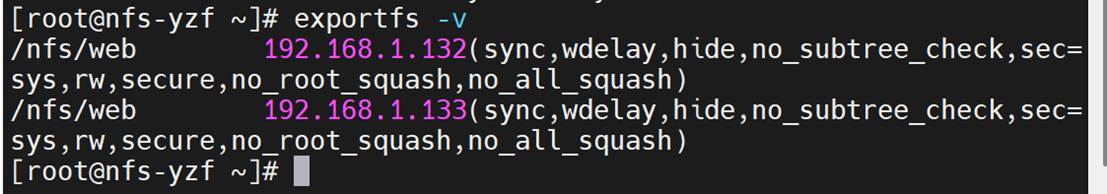

验证共享

exportfs -v

创建测试文件

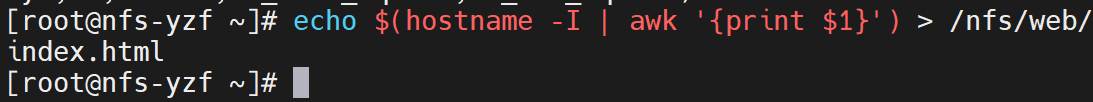

echo $(hostname -I | awk '{print $1}') > /nfs/web/index.html  # 写入本机 IP 到 HTML 文件

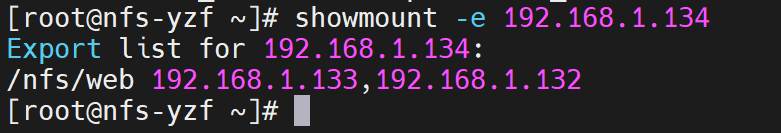

暴露共享位置，一定要先启动服务再暴露位置，不然会报错

showmount -e 192.168.1.134

Web01（192.168.1.132）配置，搭建（RS服务器）：

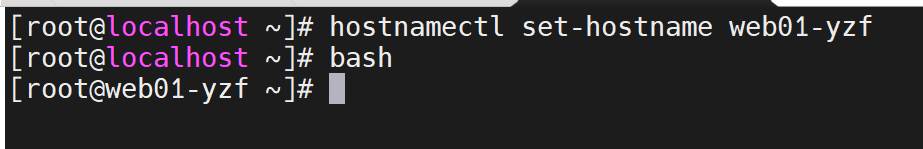

修改主机名：

hostnamectl set-hostname web01-yzf

bash

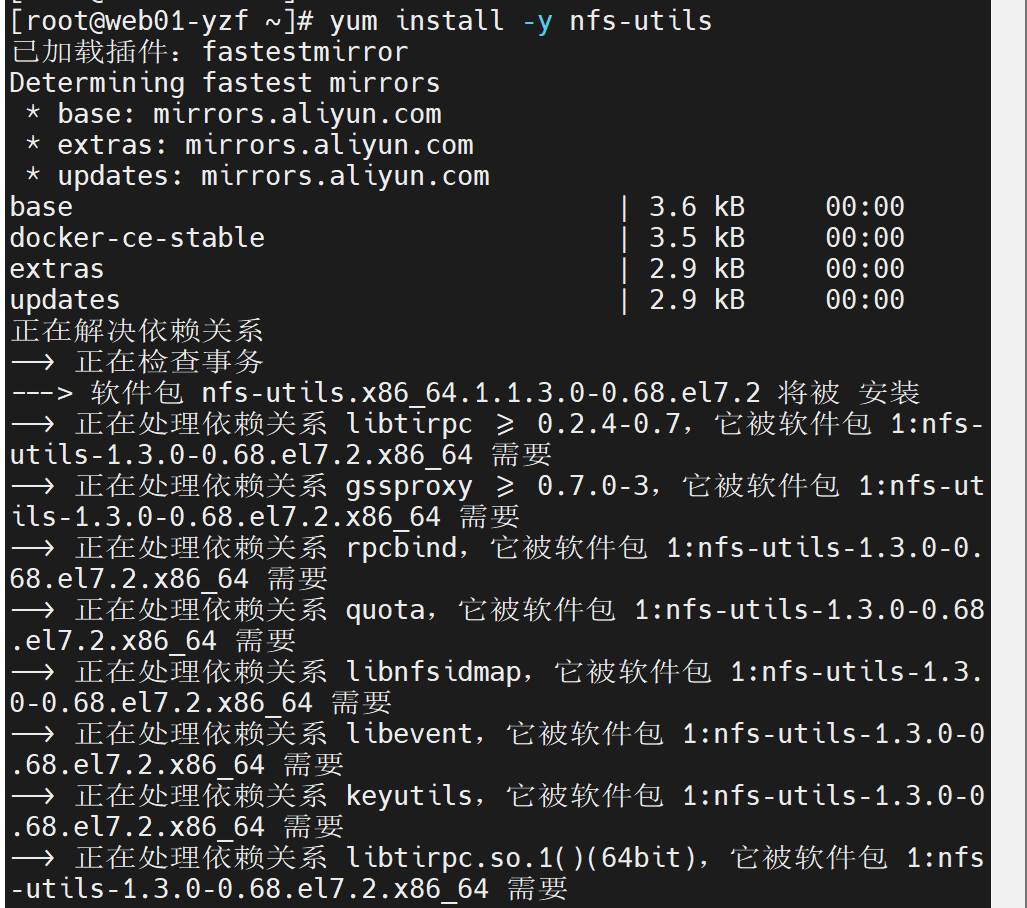

安装 NFS 客户端工具

yum install -y nfs-utils

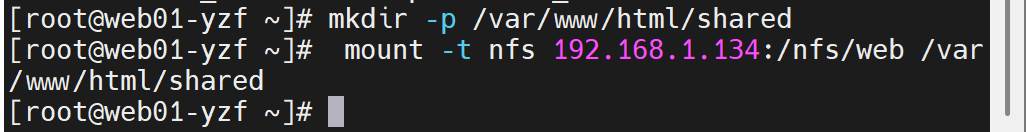

创建本地挂载点，并且把共享目录挂载到本地挂载点

 mkdir -p /var/www/html/shared

 mount -t nfs 192.168.1.134:/nfs/web /var/www/html/shared

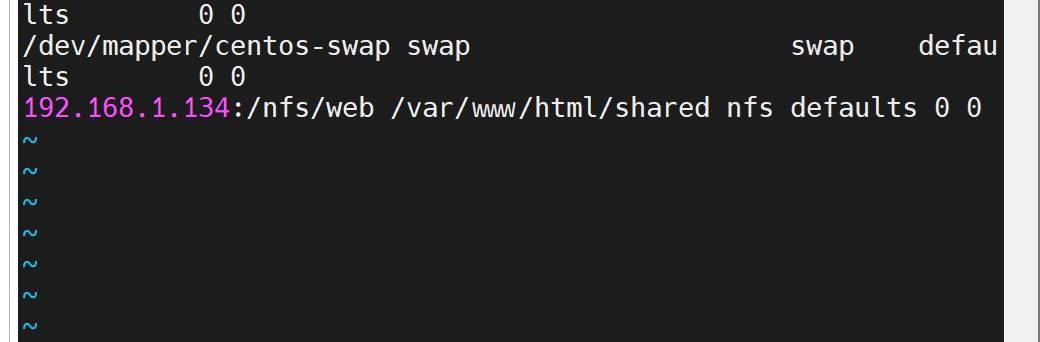

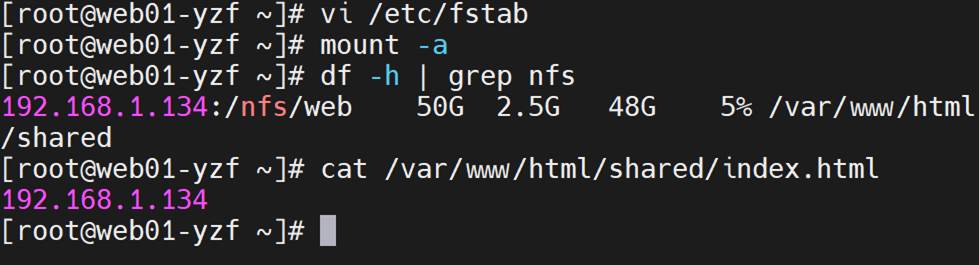

永久挂载

vi /etc/fstab

mount -a测试挂载，如果无报错，说明修复成功。

查看挂载情况

df -h | grep nfs  # 查看挂载信息

cat /var/www/html/shared/index.html  # 应显示 NFS 服务端的 IP

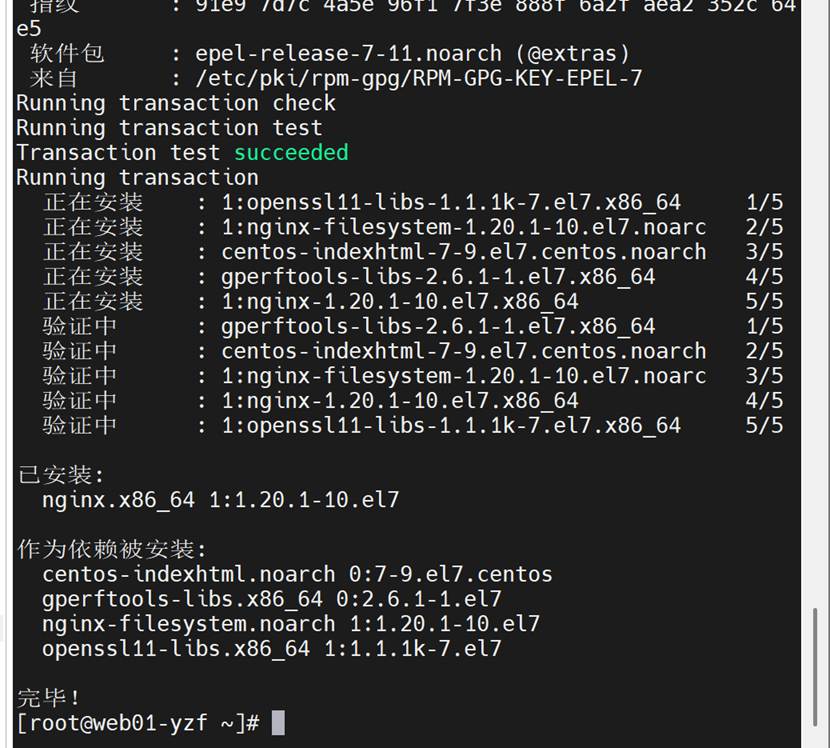

安装nginx

yum install -y epel-release  # 安装 EPEL 仓库

yum install -y nginx

启动nginx

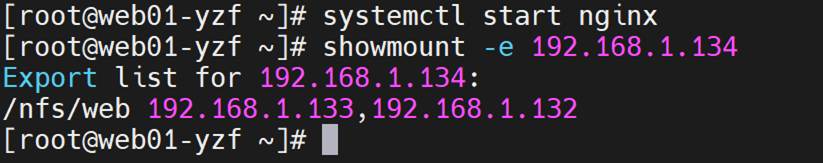

systemctl start nginx

showmount -e 192.168.1.134

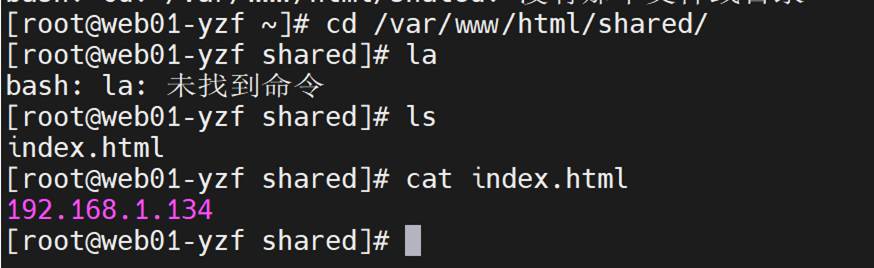

检查nfs中共享目录的内容web01中是否能查看

测试共享是否成功

Nfs服务器

sudo exportfs -a

showmount -e localhost  # 显示本地导出的 NFS 共享目录

Web01：

showmount -e 192.168.1.134  # 替换为你的 NFS 服务器 IP

共享成功

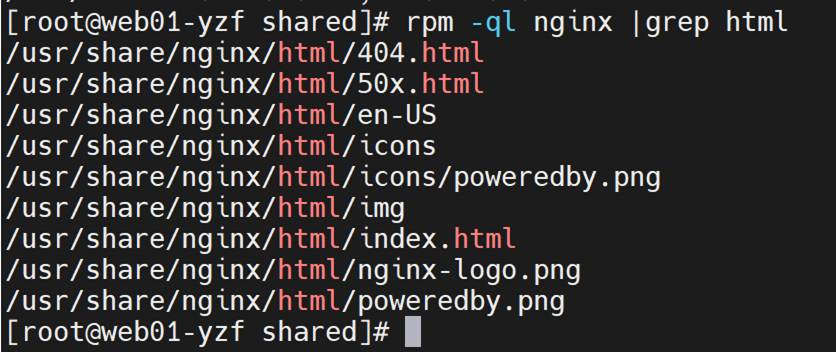

nginx网页

rpm -ql nginx |grep html

Web02配置：（同web01一样）

修改主机名

hostnamectl set-hostname web02-yzf bash

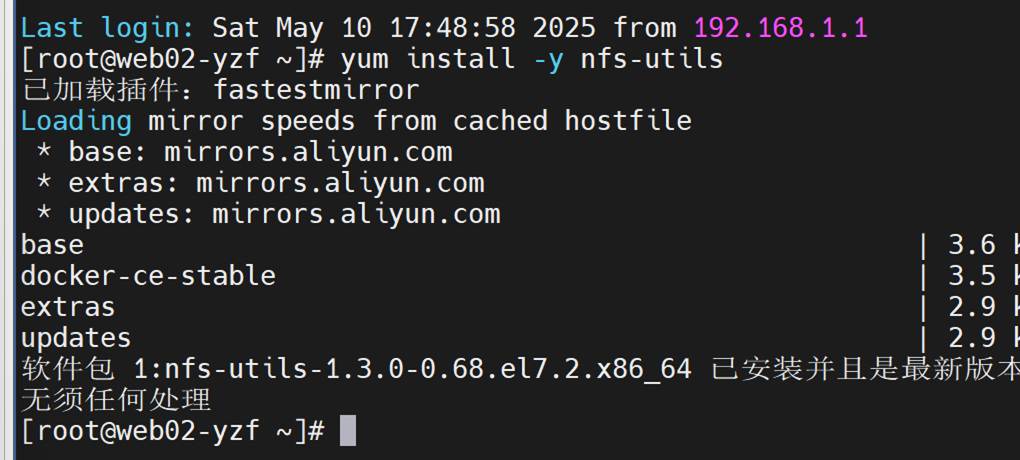

安装nfs工具

yum install -y nfs-utils

创建本地挂载点

查看挂载情况

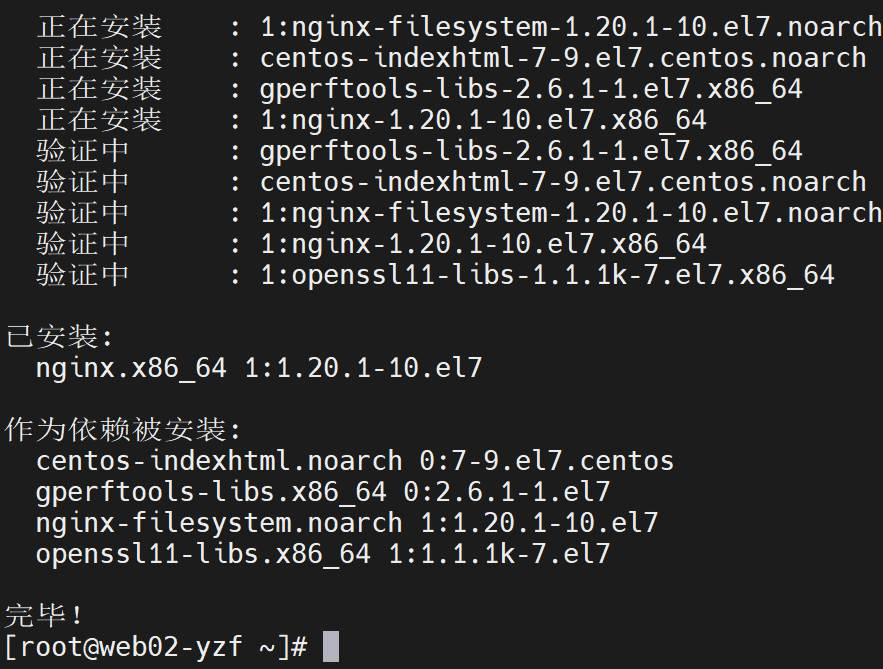

安装nginx

 yum install -y epel-release

yum install -y nginx

启动nginx

并设置开机自启

systemctl start nginx

systemctl staus nginx

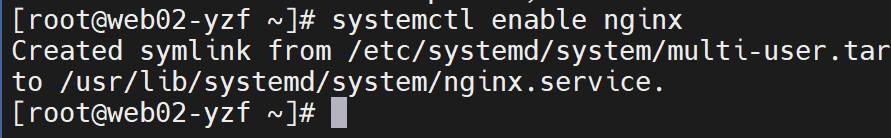

systemctl enable nginx

systemctl enable nginx nfs-server

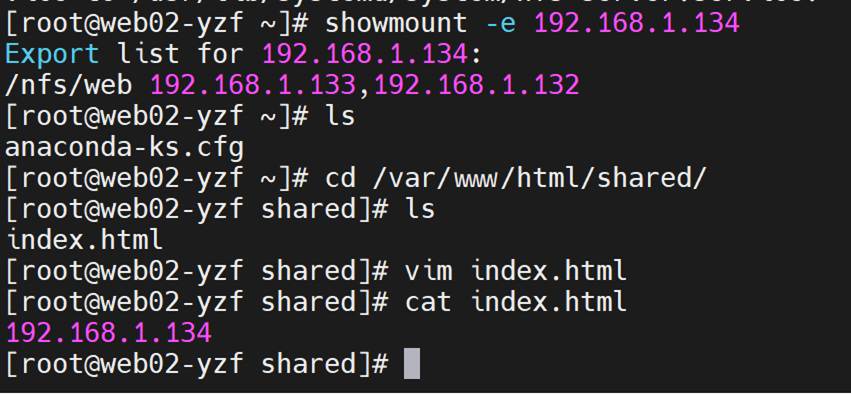

查看共享情况，共享成功

查看nginx的网页文件存储目录

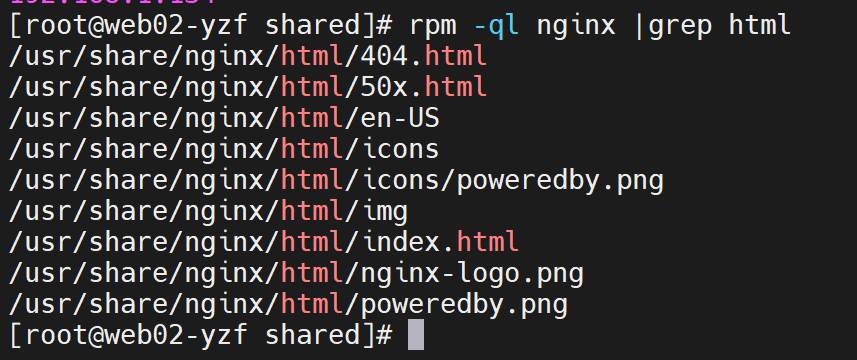

rpm -ql nginx |grep html

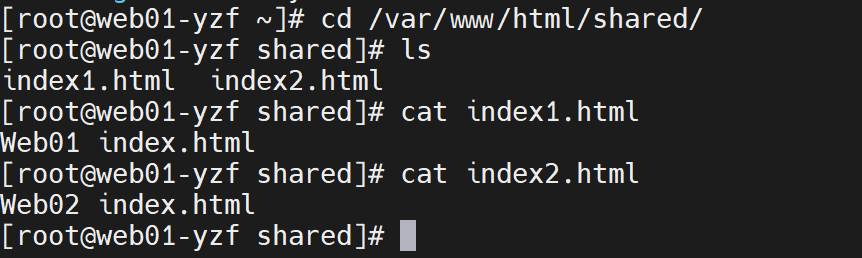

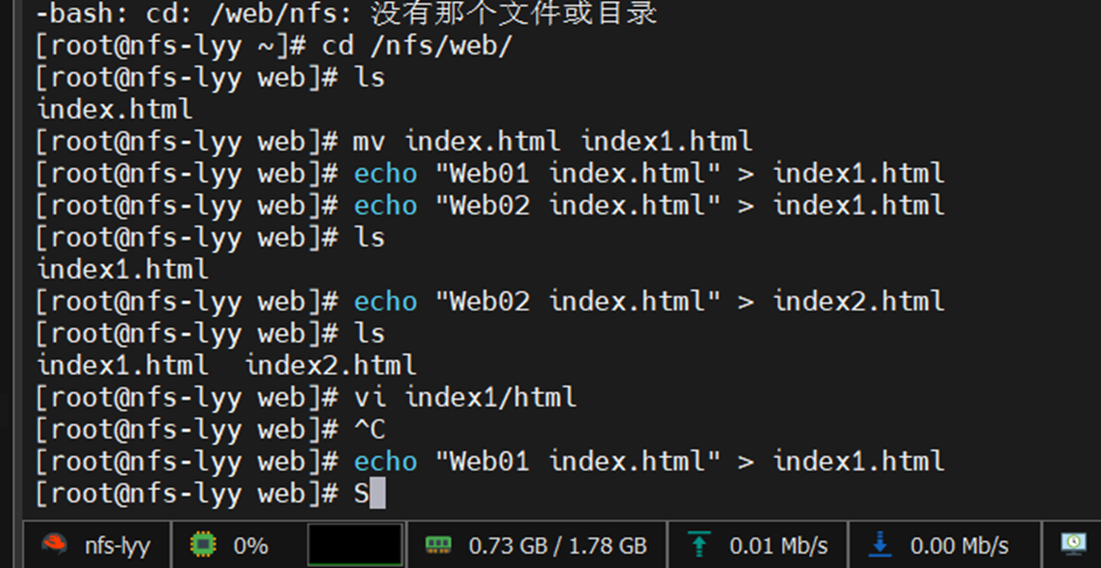

配置nginx，是为了区分web01与web02的内容

cd /nfs/web/

ls

mv index.html index1.html

echo "Web01 index.html" > index1.html

echo "Web02 index.html" > index1.html

Web01：

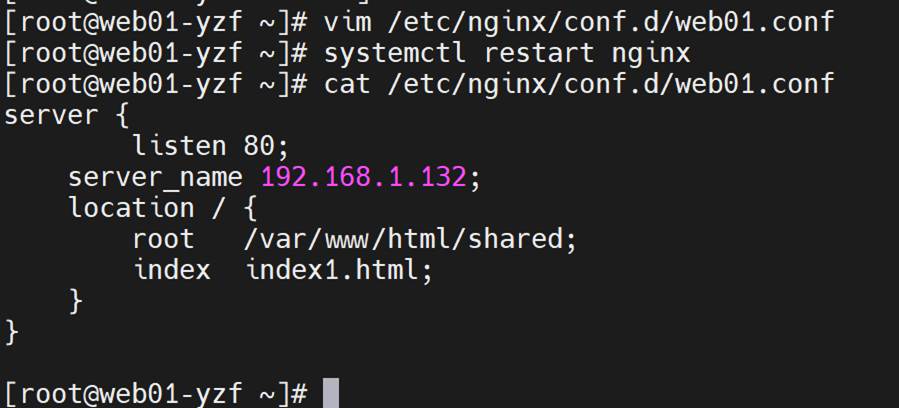

vim /etc/nginx/conf.d/web01.conf

server {

        listen 80;

    server_name 192.168.1.132;

    location / {

        root   /var/www/html/shared;

        index  index1.html;

    }

}

systemctl restart nginx

添加虚拟IP

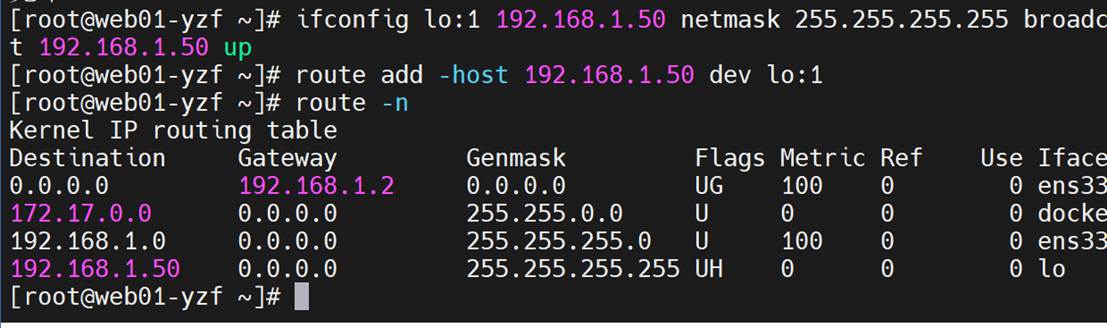

ifconfig lo:1 192.168.1.50 netmask 255.255.255.255 broadcast 192.168.1.50 up

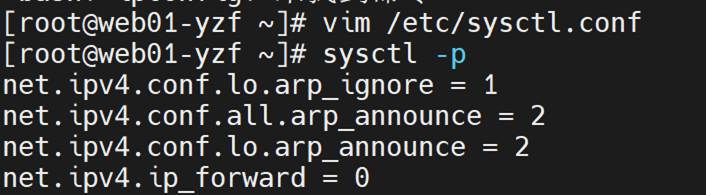

配置内核参数 /etc/sysctl.conf

net.ipv4.conf.lo.arp_ignore = 1

net.ipv4.conf.all.arp_announce = 2

net.ipv4.conf.lo.arp_announce = 2

net.ipv4.ip_forward=0

sysctl -p 更新

增加路由

route add -host 192.168.88.50 dev lo:1

Route -n

Web02 同样的配置

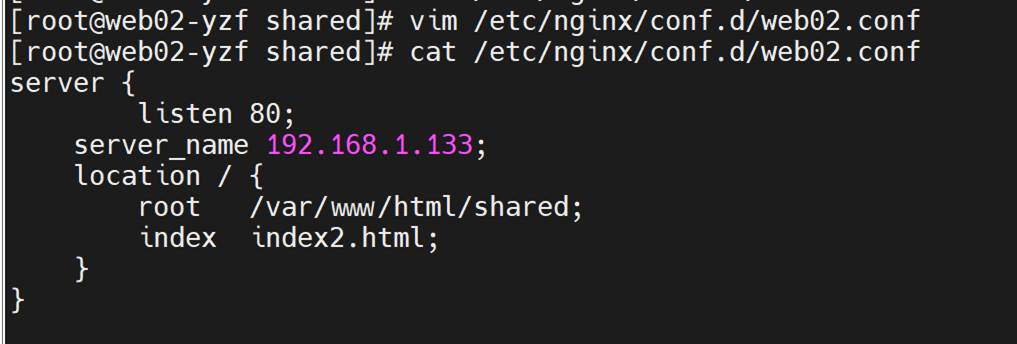

vim /etc/nginx/conf.d/web02.conf

server {

        listen 80;

    server_name 192.168.1.133;

    location / {

        root   /var/www/html/shared;

        index  index2.html;

    }

}

systemctl restart nginx

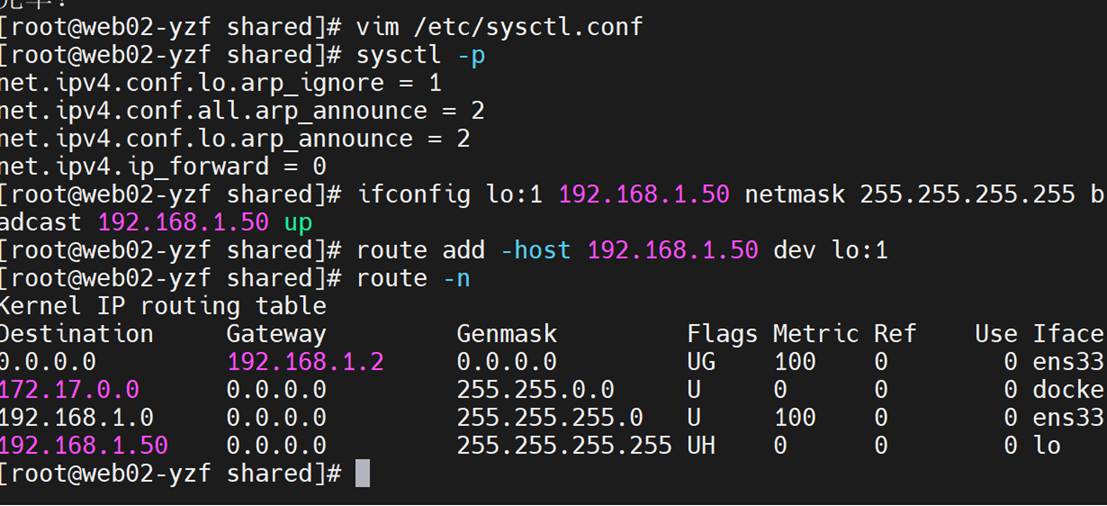

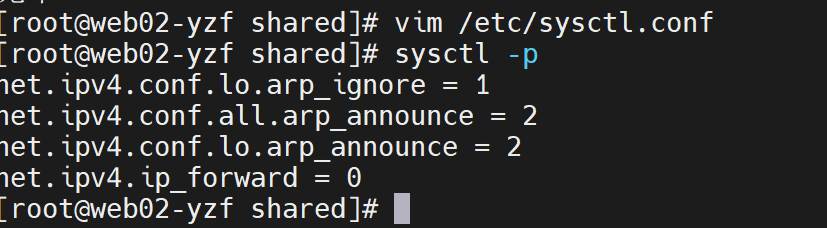

添加内核参数

增加路由

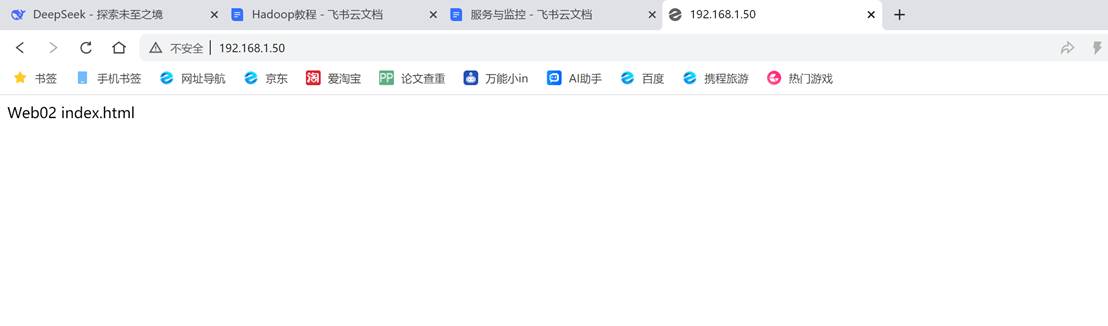

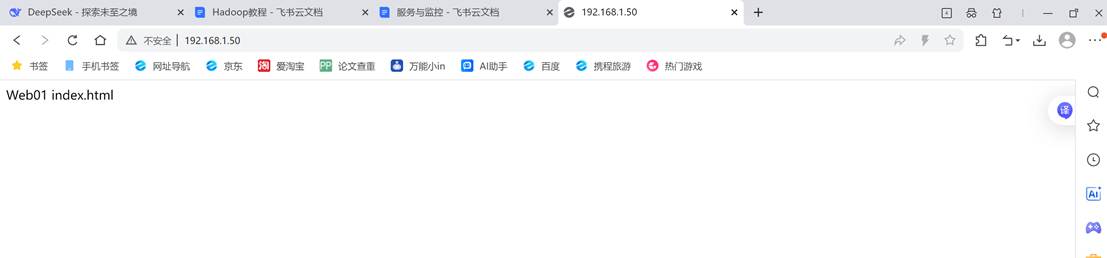

测试：

关掉web01

可看到web02内容

关掉web02

2.4  项目对应服务使用的日志

keepalive服务日志

keepalived 主要用于实现高可用和负载均衡，其日志记录了 Keepalived 进程的启动、运行状态、VRRP 状态切换（主备切换等）、LVS 规则的管理等信息

Keepalived 的日志默认记录在 /var/log/messages 文件中。你可以使用 tail 命令实时查看最新的日志信息

LVS服务日志

LVS 本身并不直接生成独立的日志文件，它的一些信息会通过 syslog 记录到系统日志中，通常也是在 /var/log/messages 文件中

Nginx服务日志

Nginx 有两种主要的日志文件，即访问日志（access log）和错误日志（error log）

Nginx 的默认访问日志路径通常是 /var/log/nginx/access.log，错误日志路径是 /var/log/nginx/error.log

NFS服务日志

NFS 服务日志记录了 NFS 服务器的文件共享操作，如客户端的挂载请求、文件读写操作、权限验证等。当客户端挂载 NFS 共享目录失败或者访问文件时出现权限问题，会在日志中记录相关的详细信息。

NFS 服务器的日志通常记录在 /var/log/messages文件上

1. 项目的注意事项

网络配置问题

问题：LVS 负载均衡器、Nginx 服务器、NFS 服务器以及客户端之间的网络通信异常，如 IP 地址冲突、子网掩码错误、网关配置不正确等，导致无法正常进行负载均衡和文件共享。

解决方案：仔细检查各服务器的网络配置，确保 IP 地址设置正确且在同一子网内。使用 ip addr、route 等命令检查网络接口和路由表。对于跨网段的情况，要确保路由器配置正确，允许相关的网络流量通过。同时，可以使用 ping 命令测试网络连通性，使用 traceroute 命令排查网络路径问题。

负载均衡不均衡

问题：LVS 配置了轮询（Round Robin）等负载均衡算法，但实际请求却集中在某一台或某几台后端 Nginx 服务器上，没有实现均衡负载。

解决方案：首先检查 LVS 的配置，确保算法设置正确且没有启用会话保持（Persistence）功能（如果不需要会话保持）。使用 ipvsadm -Ln --stats 命令查看各后端服务器的连接统计信息，分析请求分配情况。另外，检查后端 Nginx 服务器的性能差异，如 CPU、内存、磁盘 I/O 等，如果某台服务器性能明显优于其他服务器，可能会导致请求集中。可以考虑优化服务器性能或调整负载均衡算法参数。

Nginx 配置错误

问题：Nginx 配置文件（nginx.conf 或虚拟主机配置文件）中存在语法错误、配置项缺失或冲突，导致 Nginx 无法正常启动或提供服务。

解决方案：使用 nginx -t 命令检查 Nginx 配置文件的语法正确性。如果发现错误，根据错误提示信息修改配置文件。对于复杂的配置，可以参考 Nginx 的官方文档，确保配置项的正确使用和顺序。同时，定期备份 Nginx 配置文件，以便在出现问题时能够快速恢复。

NFS 共享权限问题

问题：客户端无法挂载 NFS 共享目录，或者挂载后无法进行文件读写操作，提示权限不足。

解决方案：检查 NFS 服务器上 /etc/exports 文件的配置，确保共享目录的权限设置正确，允许客户端的 IP 地址或网段进行读写操作。例如，/data 10.1.1.0/24(rw,sync,no_root_squash)。同时，检查客户端和服务器上的文件系统权限，确保挂载点目录和共享目录的所有者和权限设置合理。可以使用 chown 和 chmod 命令调整文件和目录的权限。

Keepalived 故障切换异常

问题：当主 Keepalived 服务器出现故障时，备份服务器没有及时接管虚拟 IP（VIP）和服务，或者主服务器恢复后 VIP 没有正确回切。

解决方案：检查 Keepalived 的配置文件（keepalived.conf），确保 VRRP 实例的配置正确，包括虚拟路由器 ID（VRID）、优先级、抢占模式等参数。查看 Keepalived 的日志文件（通常在 /var/log/messages 或 /var/log/syslog），分析故障切换过程中出现的错误信息。另外，要确保两台服务器之间的网络连接稳定，避免因网络延迟或丢包导致的故障切换异常。
