Android Binder 用法详解
Binder 是 Android 系统中的一种进程间通信（IPC）机制，它允许不同进程之间进行高效通信。Binder 在 Android 系统中被广泛使用，例如在 Activity 与 Service 的交互中。
Binder 的基本组成
实现 Binder 通信通常包含以下几个关键部分：
- AIDL 接口定义：通过 Android Interface Definition Language 定义接口
- 服务端实现：实现 AIDL 接口并在 Service 中提供服务
- 客户端调用：绑定服务并调用远程方法
下面通过一个完整的示例来展示 Binder 的使用方法。
示例：创建一个计算器服务
第一步：定义 AIDL 接口
创建文件 ICalculator.aidl：
// ICalculator.aidl
package com.example.binderexample;
interface ICalculator {
int add(int a, int b);
int subtract(int a, int b);
int multiply(int a, int b);
int divide(int a, int b);
}
第二步：创建服务端 Service
// CalculatorService.java
package com.example.binderexample;
import android.app.Service;
import android.content.Intent;
import android.os.IBinder;
import android.os.RemoteException;
import android.util.Log;
public class CalculatorService extends Service {
private static final String TAG = "CalculatorService";
// Binder 实现
private final ICalculator.Stub mBinder = new ICalculator.Stub() {
@Override
public int add(int a, int b) throws RemoteException {
Log.d(TAG, "add() called with: a = [" + a + "], b = [" + b + "]");
return a + b;
}
@Override
public int subtract(int a, int b) throws RemoteException {
Log.d(TAG, "subtract() called with: a = [" + a + "], b = [" + b + "]");
return a - b;
}
@Override
public int multiply(int a, int b) throws RemoteException {
Log.d(TAG, "multiply() called with: a = [" + a + "], b = [" + b + "]");
return a * b;
}
@Override
public int divide(int a, int b) throws RemoteException {
Log.d(TAG, "divide() called with: a = [" + a + "], b = [" + b + "]");
if (b == 0) {
throw new RemoteException("Division by zero");
}
return a / b;
}
};
@Override
public IBinder onBind(Intent intent) {
Log.d(TAG, "onBind: Service bound");
return mBinder;
}
}
第三步：在 AndroidManifest.xml 中注册服务
第四步：客户端实现
// MainActivity.java
package com.example.binderexample;
import android.content.ComponentName;
import android.content.Context;
import android.content.Intent;
import android.content.ServiceConnection;
import android.os.Bundle;
import android.os.IBinder;
import android.os.RemoteException;
import android.util.Log;
import android.view.View;
import android.widget.Button;
import android.widget.EditText;
import android.widget.TextView;
import android.widget.Toast;
import androidx.appcompat.app.AppCompatActivity;
public class MainActivity extends AppCompatActivity {
private static final String TAG = "MainActivity";
private EditText mNum1EditText, mNum2EditText;
private TextView mResultTextView;
private Button mAddButton, mSubtractButton, mMultiplyButton, mDivideButton;
private ICalculator mCalculator;
private boolean mBound = false;
// 服务连接对象
private ServiceConnection mConnection = new ServiceConnection() {
@Override
public void onServiceConnected(ComponentName name, IBinder service) {
mCalculator = ICalculator.Stub.asInterface(service);
mBound = true;
Log.d(TAG, "onServiceConnected: Service connected");
Toast.makeText(MainActivity.this, "Calculator Service Connected", Toast.LENGTH_SHORT).show();
}
@Override
public void onServiceDisconnected(ComponentName name) {
mCalculator = null;
mBound = false;
Log.d(TAG, "onServiceDisconnected: Service disconnected");
}
};
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_main);
// 初始化 UI 组件
mNum1EditText = findViewById(R.id.editText_num1);
mNum2EditText = findViewById(R.id.editText_num2);
mResultTextView = findViewById(R.id.textView_result);
mAddButton = findViewById(R.id.button_add);
mSubtractButton = findViewById(R.id.button_subtract);
mMultiplyButton = findViewById(R.id.button_multiply);
mDivideButton = findViewById(R.id.button_divide);
// 添加按钮点击事件
mAddButton.setOnClickListener(new View.OnClickListener() {
@Override
public void onClick(View v) {
performOperation("add");
}
});
mSubtractButton.setOnClickListener(new View.OnClickListener() {
@Override
public void onClick(View v) {
performOperation("subtract");
}
});
mMultiplyButton.setOnClickListener(new View.OnClickListener() {
@Override
public void onClick(View v) {
performOperation("multiply");
}
});
mDivideButton.setOnClickListener(new View.OnClickListener() {
@Override
public void onClick(View v) {
performOperation("divide");
}
});
}
private void performOperation(String operation) {
if (!mBound) {
Toast.makeText(this, "Service not bound", Toast.LENGTH_SHORT).show();
return;
}
try {
// 获取输入值
int num1 = Integer.parseInt(mNum1EditText.getText().toString());
int num2 = Integer.parseInt(mNum2EditText.getText().toString());
int result = 0;
// 执行远程操作
switch (operation) {
case "add":
result = mCalculator.add(num1, num2);
break;
case "subtract":
result = mCalculator.subtract(num1, num2);
break;
case "multiply":
result = mCalculator.multiply(num1, num2);
break;
case "divide":
result = mCalculator.divide(num1, num2);
break;
}
// 显示结果
mResultTextView.setText("结果: " + result);
} catch (RemoteException e) {
Log.e(TAG, "RemoteException: " + e.getMessage());
Toast.makeText(this, "Remote exception: " + e.getMessage(), Toast.LENGTH_SHORT).show();
} catch (NumberFormatException e) {
Toast.makeText(this, "Please enter valid numbers", Toast.LENGTH_SHORT).show();
}
}
@Override
protected void onStart() {
super.onStart();
// 绑定服务
Intent intent = new Intent();
intent.setAction("com.example.binderexample.ICalculator");
intent.setPackage(getPackageName());
bindService(intent, mConnection, Context.BIND_AUTO_CREATE);
}
@Override
protected void onStop() {
super.onStop();
// 解绑服务
if (mBound) {
unbindService(mConnection);
mBound = false;
}
}
}
第五步：布局文件
Binder 工作原理解释
-
AIDL 编译：编译时，Android 工具会根据 AIDL 文件生成相应的 Java 接口，其中包含一个内部抽象类 Stub，继承自 Binder 并实现了该接口
-
Stub 类：
- 服务端继承并实现 Stub 类的抽象方法
- Stub 类拥有 asInterface() 静态方法，用于将 IBinder 转换为接口类型
-

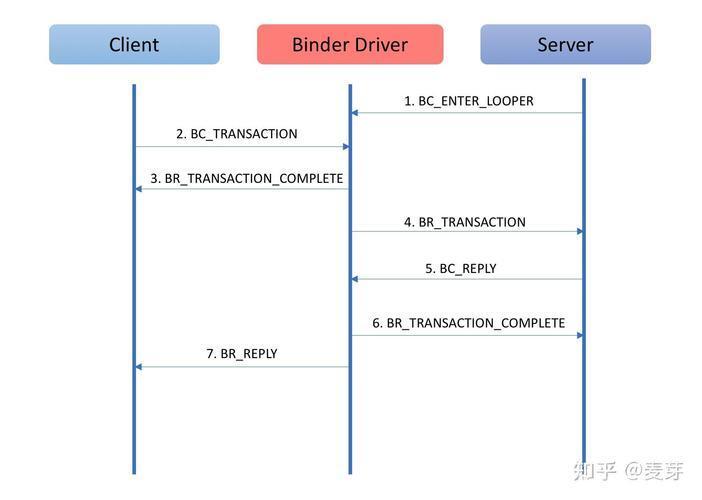

通信过程：
- 客户端调用 bindService() 绑定服务
- 服务端返回 Binder 对象
- 客户端通过 Stub.asInterface() 将 Binder 对象转换为接口
- 客户端调用接口方法，实际上是通过 Binder 驱动进行跨进程通信
高级用法：传输复杂对象
如果需要传输复杂对象，需要实现 Parcelable 接口：
// Person.java
package com.example.binderexample;
import android.os.Parcel;
import android.os.Parcelable;
public class Person implements Parcelable {
private String name;
private int age;
public Person(String name, int age) {
this.name = name;
this.age = age;
}
protected Person(Parcel in) {
name = in.readString();
age = in.readInt();
}
public String getName() {
return name;
}
public int getAge() {
return age;
}
@Override
public void writeToParcel(Parcel dest, int flags) {
dest.writeString(name);
dest.writeInt(age);
}
@Override
public int describeContents() {
return 0;
}
public static final Creator CREATOR = new Creator() {
@Override
public Person createFromParcel(Parcel in) {
return new Person(in);
}
@Override
public Person[] newArray(int size) {
return new Person[size];
}
};
}
然后在 AIDL 文件中引用这个类：
// Person.aidl package com.example.binderexample; parcelable Person;
// IPersonService.aidl
package com.example.binderexample;
import com.example.binderexample.Person;
interface IPersonService {
void addPerson(in Person person);
List getAllPersons();
}
Android C++ 中的 Binder 使用
在 Android C++ 层也可以使用 Binder 进行进程间通信。实际上，Android 框架中的核心 Binder 实现就是用 C++ 编写的，位于 native 层。C++ 中的 Binder 框架是 Java Binder 框架的基础。
Android Native Binder 主要组件
在 C++ 层使用 Binder 主要涉及以下几个关键类：
- IBinder：表示一个 Binder 对象的基类
- BpBinder：代理端的 Binder 实现（客户端）
- BBinder：本地端的 Binder 实现（服务端）
- BnInterface：服务端接口模板类
- BpInterface：客户端接口模板类
- IInterface：Binder 接口的基类
- ProcessState：管理进程的 Binder 状态
- IPCThreadState：管理线程的 Binder 状态
C++ Binder 实现示例
下面是一个完整的 C++ Binder 示例，包括服务端和客户端。
第一步：定义接口
首先，我们需要定义一个计算器服务的接口：
// ICalculator.h
#ifndef ICALCULATOR_H
#define ICALCULATOR_H
#include
#include
namespace android {
// 接口标识符
enum {
CALCULATOR_ADD = IBinder::FIRST_CALL_TRANSACTION,
CALCULATOR_SUBTRACT,
CALCULATOR_MULTIPLY,
CALCULATOR_DIVIDE
};
// 接口定义
class ICalculator : public IInterface {
public:
DECLARE_META_INTERFACE(Calculator); // 声明接口元信息
// 纯虚函数，需要子类实现
virtual int32_t add(int32_t a, int32_t b) = 0;
virtual int32_t subtract(int32_t a, int32_t b) = 0;
virtual int32_t multiply(int32_t a, int32_t b) = 0;
virtual int32_t divide(int32_t a, int32_t b) = 0;
};
// 服务端接口
class BnCalculator : public BnInterface {
public:
// onTransact 函数处理来自客户端的请求
virtual status_t onTransact(uint32_t code, const Parcel& data,
Parcel* reply, uint32_t flags = 0);
};
} // namespace android
#endif // ICALCULATOR_H
第二步：实现接口
接下来，我们需要实现这个接口：
// ICalculator.cpp
#include "ICalculator.h"
namespace android {
// 实现元接口宏
IMPLEMENT_META_INTERFACE(Calculator, "android.calculator.ICalculator");
// 处理远程调用请求
status_t BnCalculator::onTransact(uint32_t code, const Parcel& data,
Parcel* reply, uint32_t flags) {
switch (code) {
case CALCULATOR_ADD: {
CHECK_INTERFACE(ICalculator, data, reply);
int32_t a = data.readInt32();
int32_t b = data.readInt32();
int32_t result = add(a, b);
reply->writeInt32(result);
return NO_ERROR;
}
case CALCULATOR_SUBTRACT: {
CHECK_INTERFACE(ICalculator, data, reply);
int32_t a = data.readInt32();
int32_t b = data.readInt32();
int32_t result = subtract(a, b);
reply->writeInt32(result);
return NO_ERROR;
}
case CALCULATOR_MULTIPLY: {
CHECK_INTERFACE(ICalculator, data, reply);
int32_t a = data.readInt32();
int32_t b = data.readInt32();
int32_t result = multiply(a, b);
reply->writeInt32(result);
return NO_ERROR;
}
case CALCULATOR_DIVIDE: {
CHECK_INTERFACE(ICalculator, data, reply);
int32_t a = data.readInt32();
int32_t b = data.readInt32();
if (b == 0) {
return BAD_VALUE; // 除数为零错误
}
int32_t result = divide(a, b);
reply->writeInt32(result);
return NO_ERROR;
}
default:
return BBinder::onTransact(code, data, reply, flags);
}
}
// 客户端代理实现
class BpCalculator : public BpInterface {
public:
BpCalculator(const sp& impl) : BpInterface(impl) {}
virtual int32_t add(int32_t a, int32_t b) {
Parcel data, reply;
data.writeInterfaceToken(ICalculator::getInterfaceDescriptor());
data.writeInt32(a);
data.writeInt32(b);
remote()->transact(CALCULATOR_ADD, data, &reply);
return reply.readInt32();
}
virtual int32_t subtract(int32_t a, int32_t b) {
Parcel data, reply;
data.writeInterfaceToken(ICalculator::getInterfaceDescriptor());
data.writeInt32(a);
data.writeInt32(b);
remote()->transact(CALCULATOR_SUBTRACT, data, &reply);
return reply.readInt32();
}
virtual int32_t multiply(int32_t a, int32_t b) {
Parcel data, reply;
data.writeInterfaceToken(ICalculator::getInterfaceDescriptor());
data.writeInt32(a);
data.writeInt32(b);
remote()->transact(CALCULATOR_MULTIPLY, data, &reply);
return reply.readInt32();
}
virtual int32_t divide(int32_t a, int32_t b) {
Parcel data, reply;
data.writeInterfaceToken(ICalculator::getInterfaceDescriptor());
data.writeInt32(a);
data.writeInt32(b);
status_t status = remote()->transact(CALCULATOR_DIVIDE, data, &reply);
if (status != NO_ERROR) {
return -1; // 错误处理
}
return reply.readInt32();
}
};
} // namespace android
第三步：实现服务端
服务端需要实现 ICalculator 接口，并提供一个服务：
（图片来源网络，侵删）
// CalculatorService.h
#ifndef CALCULATOR_SERVICE_H
#define CALCULATOR_SERVICE_H
#include "ICalculator.h"
namespace android {
class CalculatorService : public BnCalculator {
public:
static void instantiate(); // 用于注册服务
// 实现ICalculator接口的方法
virtual int32_t add(int32_t a, int32_t b);
virtual int32_t subtract(int32_t a, int32_t b);
virtual int32_t multiply(int32_t a, int32_t b);
virtual int32_t divide(int32_t a, int32_t b);
};
} // namespace android
#endif // CALCULATOR_SERVICE_H
// CalculatorService.cpp
#include "CalculatorService.h"
#include
#include
namespace android {
void CalculatorService::instantiate() {
sp sm = defaultServiceManager();
sm->addService(String16("calculator"), new CalculatorService());
ALOGI("Calculator service started");
}
int32_t CalculatorService::add(int32_t a, int32_t b) {
ALOGI("add() called with: a = %d, b = %d", a, b);
return a + b;
}
int32_t CalculatorService::subtract(int32_t a, int32_t b) {
ALOGI("subtract() called with: a = %d, b = %d", a, b);
return a - b;
}
int32_t CalculatorService::multiply(int32_t a, int32_t b) {
ALOGI("multiply() called with: a = %d, b = %d", a, b);
return a * b;
}
int32_t CalculatorService::divide(int32_t a, int32_t b) {
ALOGI("divide() called with: a = %d, b = %d", a, b);
return a / b;
}
} // namespace android
第四步：服务端主程序
编写服务端主程序，用于启动服务：
// server_main.cpp
#include
#include
#include
#include "CalculatorService.h"
using namespace android;
int main() {
sp proc(ProcessState::self());
// 实例化并注册服务
CalculatorService::instantiate();
// 启动线程池处理请求
ProcessState::self()->startThreadPool();
IPCThreadState::self()->joinThreadPool();
return 0;
}
第五步：客户端实现
客户端程序示例：
（图片来源网络，侵删）
// client_main.cpp
#include
#include
#include
#include "ICalculator.h"
using namespace android;
using namespace std;
int main() {
sp sm = defaultServiceManager();
// 获取计算器服务
sp binder = sm->getService(String16("calculator"));
if (binder == nullptr) {
ALOGE("Failed to get calculator service");
return -1;
}
// 创建代理对象
sp calculator = interface_cast(binder);
// 使用计算器服务
int a = 10, b = 5;
cout
static {
System.loadLibrary("nativebinderhelper");
}
// 本地方法声明
public static native int addNumbers(int a, int b);
public static native int subtractNumbers(int a, int b);
}
sp
return -1;
}
sp
sp
return -1;
}
sp
免责声明：我们致力于保护作者版权，注重分享，被刊用文章因无法核实真实出处，未能及时与作者取得联系，或有版权异议的，请联系管理员，我们会立即处理! 部分文章是来自自研大数据AI进行生成,内容摘自(百度百科,百度知道,头条百科,中国民法典,刑法,牛津词典,新华词典,汉语词典,国家院校,科普平台)等数据,内容仅供学习参考,不准确地方联系删除处理! 图片声明：本站部分配图来自人工智能系统AI生成,觅知网授权图片,PxHere摄影无版权图库和百度，360，搜狗等多加搜索引擎自动关键词搜索配图，如有侵权的图片，请第一时间联系我们。
