Linux下读取PCIe设备的方法与实践？如何读取Linux中的PCIe设备？Linux如何读取PCIe设备？

在Linux系统中，读取PCIe设备信息可通过命令行工具和内核接口实现，常用方法包括使用lspci命令查看设备列表及详细信息（如lspci -vvv显示完整配置空间），或通过/sys/bus/pci/devices/目录直接访问设备属性文件（如厂商ID、设备ID等），开发者还可利用libpci库编程获取数据，或通过mmap映射PCIe配置空间进行底层操作，实践时需注意权限问题（需root或CAP_SYS_ADMIN能力），并结合内核文档（如Documentation/PCI/pci.rst）理解设备树结构，对于驱动开发，需注册PCI驱动并实现探测函数以交互硬件，此方法适用于设备调试、驱动开发及性能优化等场景。

PCI Express技术深度解析

PCI Express（Peripheral Component Interconnect Express）作为第三代高性能I/O互连标准，采用全双工串行差分信号传输机制，在现代计算系统中承担着关键的外设连接功能，与传统的并行PCI总线架构相比，PCIe通过lane（通道）的灵活组合（x1/x4/x8/x16）实现带宽的弹性扩展，其协议栈包含：

• 事务层（Transaction Layer）：处理TLP包封装/解封装
• 数据链路层（Data Link Layer）：错误检测与流控
• 物理层（Physical Layer）：8b/10b或128b/130b编码

在Linux生态中,完备的PCIe支持体系涵盖从用户态工具到内核驱动的完整解决方案，下文将系统化阐述设备管理方法论。

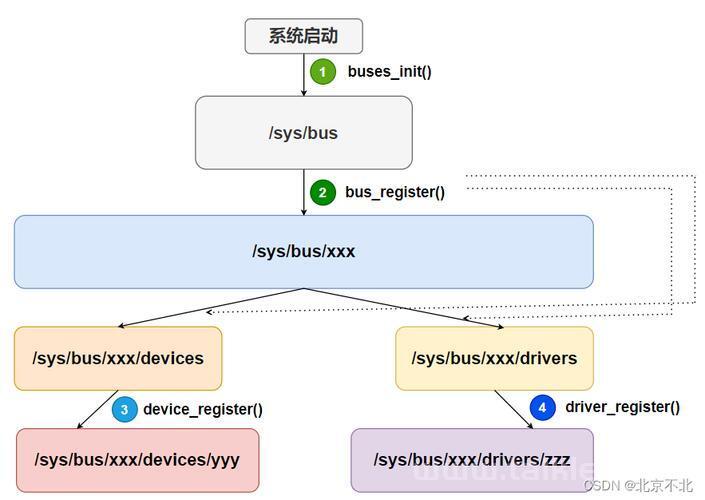

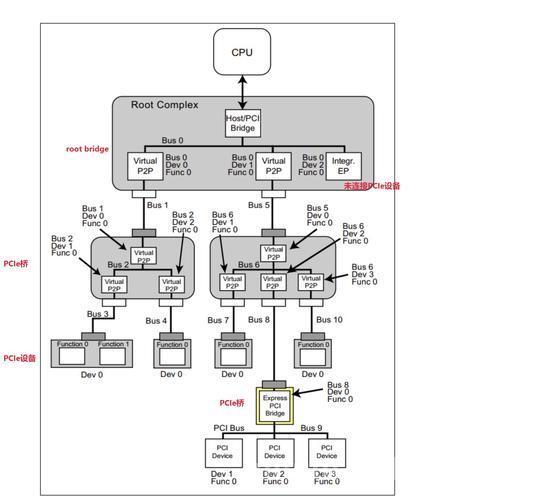

设备枚举与拓扑分析

增强型lspci诊断技巧

# 获取扩展能力列表（包括PCIe 4.0新增功能）
lspci -vv -d :: -k | grep -A 5 "Capabilities: \[.*\]"

典型高级输出示例：

[0x80] Express (v2) Endpoint L1PM Substates
        L1 Substate Control 1: 0x1f3f
            CommonModeRestoreTime+: 31.008us
            LTR_L12ThresholdValue+: 0x3f
        L1 Substate Control 2: 0x02
            T_POWER_ON_SCALE: 1ms

硬件拓扑可视化方案

# 生成交互式SVG拓扑图（需安装hwloc-gui）
lstopo --whole-system --no-io --no-bridges -f topology.svg

该可视化工具可清晰呈现：

• PCIe域与NUMA节点的对应关系
• 各设备连接的物理插槽位置
• 链路宽度降级警告提示

配置空间深度访问

增强型寄存器操作

# 读取64位扩展配置空间（需内核CONFIG_PCI_QUIRKS）
setpci -s 00:1f.0 ECAP_DSN+0.l ECAP_DSN+4.l
# 修改MSI-X表项（需关闭设备中断）
sudo setpci -s 01:00.0 MSIX_CAP+0.w=0x8000

内核编程接口

// 安全访问范例
int pcie_cfg_read(struct pci_dev *dev, int pos, u32 *val)
{
    int ret = pci_cfg_access_lock(dev);
    if (ret) return ret;
    if (pci_dev_is_disconnected(dev)) {
        pci_cfg_access_unlock(dev);
        return -ENODEV;
    }
    *val = pci_read_config_dword(dev, pos);
    pci_cfg_access_unlock(dev);
    return 0;
}

性能优化实战指南

链路训练调优

# 强制重训练链路（调试链路不稳定问题）
echo 1 > /sys/bus/pci/devices/0000:01:00.0/rescan
# 实时监控链路状态变化
watch -n 0.1 "lspci -vv -s 01:00.0 | grep LnkSta"

DMA优化策略

// 使用IOMMU映射优化
struct dma_attrs attrs = {
    .DMA_ATTR_SKIP_CPU_SYNC = 1,
    .DMA_ATTR_WEAK_ORDERING = 1
};
dma_addr_t dma_handle = dma_map_single_attrs(dev, buf, size,
                        DMA_BIDIRECTIONAL, &attrs);

高级调试技术

协议层错误分析

# 捕获AER日志（需CONFIG_PCIEAER）
aer-inject -i error_corruptable.txt
dmesg | grep "PCIe Bus Error"
# 检查TLP日志（需支持PTM）
cat /sys/kernel/debug/pci/0000:01:00.0/tlp_log

电源状态跟踪

# 记录ASPM状态迁移
bpftrace -e 'tracepoint:power:pci_device_power_state {
    printf("%s: %s -> %s\n", args->device,
           args->old_state, args->new_state);
}'

开发最佳实践

1. 安全规范：



   • 修改配置寄存器前必须验证设备兼容性
   • 用户态访问BAR空间需先验证映射范围
   • 始终检查PCIe设备热插拔状态

2. 性能准则：

   • 优先使用MSI-X中断模式
   • 对频繁访问的寄存器启用预取
   • 考虑使用PCIe原子操作（如PCIe 5.0的FetchAdd）

3. 调试方法论：

   graph TD
   A[设备未识别] --> B{检查dmesg}
   B -->|无日志| C[验证ACPI配置]
   B -->|有错误| D[分析AER寄存器]
   D --> E[隔离测试: 更换插槽]

通过系统化掌握Linux PCIe管理技术，开发者可充分释放硬件潜力，建议结合具体应用场景：

• 云计算：关注SR-IOV和虚拟化支持
• 边缘计算：优化低功耗状态转换
• HPC：最大化DMA传输效率
