Linux通过虚拟内存区域（VMA）管理进程的地址空间，而ELF文件映射是进程加载可执行文件的核心机制，当执行ELF文件时，内核首先解析其程序头表（Program Headers），识别出需要加载的段（如代码段、数据段），随后，内核为每个段创建对应的VMA，将物理页与虚拟地址关联，并通过内存映射（mmap）将文件内容按需加载到内存，VMA的属性（如读写权限、共享方式）由ELF段的标志（FLAGS）决定，延迟加载（如缺页中断）优化了内存使用，而动态链接库则通过类似的映射机制在运行时加载，这一过程确保了高效的内存管理和灵活的进程隔离，是Linux程序执行的基础。

Linux虚拟内存管理：VMA与ELF文件映射机制深度解析

在Linux内核中，虚拟内存区域（Virtual Memory Area, VMA）作为进程地址空间的核心管理单元，通过vm_area_struct结构体精确描述进程虚拟内存的分配状态，当进程通过mmap系统调用加载ELF文件时,内核会执行以下关键操作：

1. 程序头表解析：解析ELF的Program Headers，识别PT_LOAD类型段
2. 内存映射建立：将可加载段（.text、.data等）按需映射到VMA
3. 权限控制：设置段访问权限（读/写/执行）
4. 动态链接处理：通过PT_DYNAMIC段加载共享库依赖

内核采用红黑树（地址排序）和双向链表（时间顺序）双重结构管理VMA，结合写时复制（COW）和按需分页（Demand Paging）机制,实现物理内存的高效利用与安全隔离。

VMA机制深度剖析

1 核心数据结构

// include/linux/mm_types.h
struct vm_area_struct {
    unsigned long vm_start;    // 起始虚拟地址
    unsigned long vm_end;      // 结束虚拟地址
    pgprot_t vm_page_prot;     // 访问权限
    unsigned long vm_flags;    // 映射标志（MAP_PRIVATE等）
    struct file *vm_file;      // 关联文件指针
    struct rb_node vm_rb;      // 红黑树节点
    struct list_head anon_vma_chain;
    const struct vm_operations_struct *vm_ops;
};

2 关键特性对比

3 高级管理机制

• 地址空间布局随机化（ASLR）：通过随机化VMA基址增强安全性
• 大页（Hugepage）支持：减少TLB miss，提升性能
• 内存锁定（mlock）：防止关键VMA被换出

ELF文件加载全流程

1 加载时序图

sequenceDiagram
    participant UserSpace
    participant Kernel
    participant ELFLoader
    UserSpace->>Kernel: execve("/bin/ls")
    Kernel->>ELFLoader: 验证ELF魔数(0x7F+'ELF')
    ELFLoader->>Kernel: 解析Program Headers
    loop 每个PT_LOAD段
        Kernel->>Kernel: vm_area_struct创建
        Kernel->>MMU: 建立页表映射
    end
    Kernel->>DynamicLinker: 加载ld-linux.so
    DynamicLinker->>Kernel: 依赖库mmap操作
    Kernel->>UserSpace: 返回用户态执行

2 段映射细节

• .text段：PROT_READ|PROT_EXEC，启用NX位时禁止写入
• .data段：PROT_READ|PROT_WRITE，采用COW优化
• .bss段：匿名映射，初始化为零页（Zero Page）

动态链接关键技术

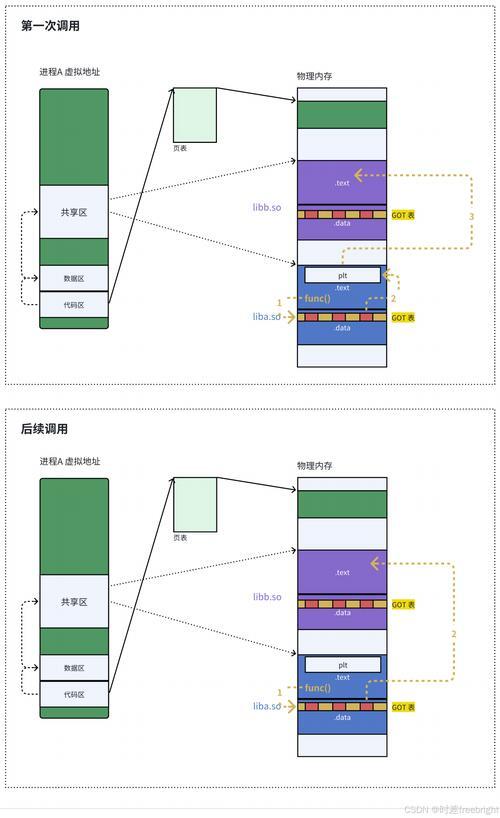

1 延迟绑定实现

; PLT条目示例
printf@plt:
    jmp *GOT[3]       ; 首次调用跳转至动态链接器
    push 0x1          ; 重定位表索引
    jmp .PLT0         ; 公共解析例程

2 关键数据结构

• Global Offset Table (GOT)：存储实际函数地址
• Procedure Linkage Table (PLT)：跳转代理代码
• DYNAMIC段：包含DT_NEEDED等动态链接信息

3 安全增强措施

• RELRO保护：
  • Partial RELRO：GOT只读化
  • Full RELRO：整个GOT段只读
• FDATACONST：将只读数据段标记为不可执行

实践诊断技术

1 高级调试命令

# 跟踪动态链接过程
LD_DEBUG=bindings ./program
# 检查内存映射泄漏
valgrind --tool=exp-dhat ./program

2 典型问题诊断

前沿发展方向

1. 内存安全增强

   • 影子栈（Shadow Stack）实现CFI
   • 内存标记扩展（MTE）防御溢出攻击

2. 性能优化

   • 基于eBPF的VMA访问模式分析
   • 透明大页（THP）自动合并

3. 容器化支持



   • 用户命名空间隔离VMA视图
   • RDMA内存区域直通技术

附录：关键数据速查

1. VMA权限标志位

   #define PROT_READ       0x1
   #define PROT_WRITE      0x2
   #define PROT_EXEC       0x4
   #define PROT_GROWSDOWN  0x01000000  // 栈扩展标志

2. ELF段类型常量

   #define PT_LOAD         1   // 可加载段
   #define PT_DYNAMIC      2   // 动态链接信息
   #define PT_INTERP       3   // 解释器路径

3. 性能统计文件



   /proc/vmstat：系统级内存事件计数
   /proc/pid/statm：进程内存概要
