          前言

          Nginx是一个高性能的HTTP和反向代理服务器，同时也支持TCP/UDP代理。在1.9.13版本后，Nginx已经支持端口转发，包括TCP和UDP协议。Nginx的TCP/UDP代理功能允许它作为一个中间人，接收来自客户端的TCP或UDP请求，并将这些请求转发到指定的后端服务器，然后将后端服务器的响应返回给客户端。

          Nginx之TCP和UDP代理

          工作原理

          1. 配置：首先需要在Nginx的配置文件中设置TCP/UDP代理的相关参数，例如监听的端口、后端服务器的地址和端口等。
          2. 监听：Nginx根据配置文件中的设置，在指定端口上监听来自客户端的连接请求。
          3. 连接：当接收到客户端的连接请求后，Nginx会立即尝试与后端服务器建立连接。
          4. 数据转发：建立连接后，Nginx将客户端发送的数据转发给后端服务器，并将后端服务器的响应数据转发回客户端。
          5. 保持连接：Nginx支持长连接和短连接，根据实际需求保持或关闭与客户端及后端服务器的连接。
          6. 安全和优化：Nginx还提供了SSL/TLS加密、负载均衡、故障转移等高级功能，以增强TCP/UDP代理服务的安全性和稳定性。

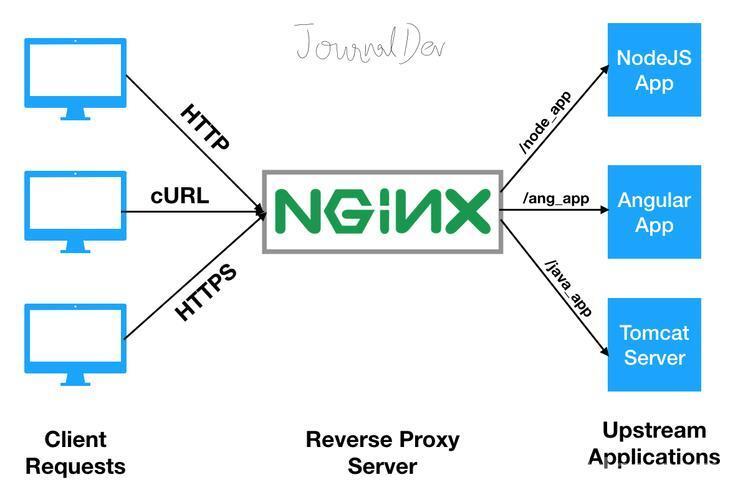

          示意图

          +--------+      +--------+      +--------+
          |  Client | ---> |   Nginx  | ---> | Backend|
          +--------+      +--------+      +--------+


          配置文件和命令参数注释

          Nginx的配置文件一般位于Nginx安装目录下的conf目录下，主要配置文件是nginx.conf。以下是一些基本的配置指令和它们的注释：

          # 工作进程的数量
          worker_processes  auto;
          # 错误日志文件的位置和日志级别
          error_log /var/log/nginx/error.log info;
          # 事件模块配置
          events {
              # 每个工作进程允许的最大连接数
              worker_connections  1024;
          }
          # HTTP模块配置
          http {
              # 包含MIME类型的配置文件
              include       mime.types;
              # 默认的MIME类型
              default_type  application/octet-stream;
              # 日志格式
              log_format  main  '$remote_addr - $remote_user [$time_local] "$request" '
              '$status $body_bytes_sent "$http_referer" '
              '"$http_user_agent" "$http_x_forwarded_for"';
              # 访问日志的位置
              access_log  logs/access.log  main;
              # 开启高效传输文件的模式
              sendfile     on;
              # TCP_NODELAY选项设置
              tcp_nopush   on;
              # TCP_NODELAY选项设置
              tcp_nodelay  on;
              # 长连接超时时间
              keepalive_timeout  65;
              # 其他配置...
          }
          # TCP/UDP 模块配置
          stream {
              # TCP代理配置
              upstream backend {
                  server 127.0.0.1:12345  max_fails=3 fail_timeout=30s;
              }
              server {
                  listen 12345;
                  proxy_connect_timeout 1s;
                  proxy_timeout 3s;
                  proxy_pass backend;
              }

              # UDP代理配置
              upstream udp_backend {
                  server 192.168.31.51:514;
              }
              server {
                  listen 1514 udp;
                  proxy_pass udp_backend;
              }
          }


          基本命令

          • nginx -t：检查配置文件是否有语法错误。
          • nginx -s reload：热加载，重新加载配置文件。
          • nginx -s stop：快速关闭。
          • nginx -s quit：等待工作进程处理完成后关闭。

            配置实例说明

            TCP代理实例

            以下是对Nginx TCP代理配置的详细注释：

            # 定义一个名为 'stream' 的上下文，用于配置TCP/UDP代理
            stream {
                # 定义一个上游服务器组 'backend'，用于存放后端服务器的信息
                upstream backend {
                    # 指定上游服务器组中的一个服务器，这里是本机的12345端口
                    server 127.0.0.1:12345;
                    # 设置最大失败尝试次数为3次
                    max_fails=3;
                    # 设置失败后超时时间为30秒
                    fail_timeout=30s;
                }
                # 定义一个服务器块，用于监听和代理TCP流量
                server {
                    # 监听本地的12345端口，用于接收客户端的TCP连接
                    listen 12345;
                    # 设置与后端服务器建立连接的超时时间为1秒
                    proxy_connect_timeout 1s;
                    # 设置与后端服务器通信的超时时间为3秒
                    proxy_timeout 3s;
                    # 将流量代理到定义的 'backend' 上游服务器组
                    proxy_pass backend;
                }
            }


            这段配置的主要作用是让Nginx监听本地的12345端口，并将所有接收到的TCP连接转发到本地的另一个服务上，该服务运行在12345端口上。同时，配置中还包含了对后端服务的健康检查和故障转移机制，如果后端服务连续3次无法连接，则认为该服务失败，并在30秒超时后尝试重新连接。这样可以提高代理服务的可用性和稳定性。

            UDP代理实例

            以下是对Nginx UDP代理配置的详细注释：

            # 定义一个名为 'stream' 的上下文，用于配置TCP/UDP代理
            stream {
                # 定义一个上游服务器组 'udp_backend'，用于存放后端UDP服务器的信息
                upstream udp_backend {
                    # 指定上游服务器组中的一个服务器，这里是192.168.31.51的514端口
                    server 192.168.31.51:514;
                }

                # 定义一个服务器块，用于监听和代理UDP流量
                server {
                    # 监听本地的1514端口，接收来自客户端的UDP数据包
                    listen 1514 udp;
                    # 将接收到的UDP流量代理到定义的 'udp_backend' 上游服务器组
                    proxy_pass udp_backend;
                }
            }


            说明：

            1. stream：这是一个上下文块，专门用于配置TCP和UDP的流量代理。与HTTP上下文不同，stream上下文处理的是原始的网络流量。

            2. upstream udp_backend：定义一个名为udp_backend的上游服务器组，里面包含了后端UDP服务器的信息。在这个例子中，只有一个服务器。

            3. server 192.168.31.51:514：指定上游服务器的IP地址和端口号。在这里，Nginx将把接收到的UDP数据包转发到192.168.31.51的514端口。

            4. server：定义一个服务器块，用于处理UDP流量的监听和代理。

            5. listen 1514 udp：Nginx将监听本地的1514端口，接收来自客户端的UDP数据包。udp关键字指示Nginx以UDP模式工作。

            6. proxy_pass udp_backend：将接收到的UDP流量代理到之前定义的udp_backend上游服务器组。Nginx会将客户端发送到1514端口的UDP数据包转发到192.168.31.51的514端口。

            通过这种配置，Nginx可以作为一个UDP代理服务器，将流量转发到指定的后端服务器，适用于需要UDP协议的应用场景，例如Syslog等。

            总结

            通过这些配置，Nginx可以作为一个强大的TCP/UDP代理服务器，适用于多种应用场景，如数据库、邮件服务器、游戏服务器等。
