WebGL 2工作原理

06-01 1078阅读

WebGL在GPU上的工作基本上分为两部分

第一部分是将顶点（或数据流）转换到裁剪空间坐标

就是将传入的位置坐标，转换为0-1的值，并绘制出来
每个顶点的坐标（传入的值）通过顶点着色器计算转换为裁剪空间坐标
转换后的值设置为一个特殊的gl_Position变量

这个变量就是该顶点转换到裁剪空间中的坐标值

假设你正在画三角形，顶点着色器每完成三次顶点处理，WebGL就会用这三个顶点画一个三角形

第二部分是基于第一部分的结果绘制像素点（填充颜色）

计算出这三个顶点对应的像素后，就会光栅化这个三角形，

“光栅化”其实就是“用像素画出来” 的花哨叫法。

对于每一个像素，它会调用你的片段着色器询问你使用什么颜色。

你通过给片段着色器的一个特殊变量gl_FragColor设置一个颜色值，实现自定义像素颜色。

处理每个像素时片段着色器可用信息很少，幸运的是我们可以给它传递更多信息

想要从顶点着色器传值到片段着色器，我们可以定义“可变量（varyings）”。

绘制一个三角形

（在此代码仅作演示用，别想着直接复制就运行）

js代码

// 定义一个三角形坐标填充到缓冲里
function setGeometry(gl) {
  gl.bufferData(
      gl.ARRAY_BUFFER,
      new Float32Array([
             0, -100,
           150,  125,
          -175,  100]),
      gl.STATIC_DRAW);
}
// 绘制场景
function drawScene() {
  ...
  // 绘制几何体
  var primitiveType = gl.TRIANGLES;
  var offset = 0;
  var count = 3; //说明要画几个点
  gl.drawArrays(primitiveType, offset, count);
}

GLSL代码

在顶点着色器（vertex-shader）中定义一个varying（可变量）用来给片段着色器传值。

varying vec4 v_color; //传递值的变量
...
void main() {
  // 将位置和矩阵相乘
  gl_Position = vec4((u_matrix * vec3(a_position, 1)).xy, 0, 1);

  // 从裁减空间转换到颜色空间
  // 裁减空间范围 -1.0 到 +1.0
  // 颜色空间范围 0.0 到 1.0
  v_color = gl_Position * 0.5 + 0.5;
}

在片段着色器中定义同名varying变量。

precision mediump float;

varying vec4 v_color; //传递值的变量

void main() {
  gl_FragColor = v_color;
}

WebGL会将同名的可变量从顶点着色器输入到片段着色器中。颜色随位置变化。

在这里可以这样理解，两个同名的变量指向了同一个内存地址，所以其值是共用的（自认为）

在此两个着色器的运行逻辑：

计算了三个顶点，调用了三次顶点着色器，所以也只计算出了三个颜色值

（必须先顶点再片段着色器吗）（并行运行的吗？不应该三角形只填充一种颜色吗）

WebGL先获得顶点着色器中计算的三个颜色值，在光栅化三角形时将会根据这三个值进行插值。每一个像素在调用片段着色器时，可变量的值是与之对应的插值。

运行之后的效果

解析

开始详细分析：

首先这是我们输入的三个顶点值

运行三次顶点着色器程序，转换后的三个裁剪空间坐标值

通过这行代码 v_color = gl_Position * 0.5 + 0.5; 得到了三个颜色值。

不想写了先歇会（2025.4.22）

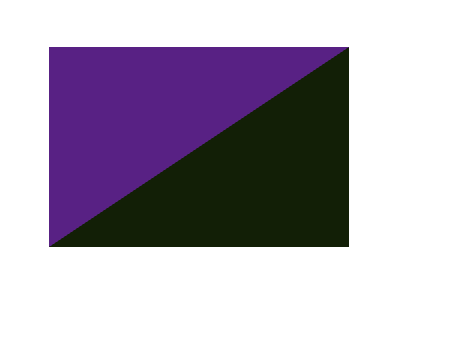

绘制两个三角形

  // 寻找顶点着色器中需要的数据
  var positionLocation = gl.getAttribLocation(program, "a_position");
  var colorLocation = gl.getAttribLocation(program, "a_color");
  ...
  // 给颜色数据创建一个缓冲
  var colorBuffer = gl.createBuffer();
  gl.bindBuffer(gl.ARRAY_BUFFER, colorBuffer);
  // 设置颜色
  setColors(gl);
  ...

// 给矩形的两个三角形
// 设置颜色值并发到缓冲
function setColors(gl) {
  // 生成两个随机颜色
  var r1 = Math.random();
  var b1 = Math.random();
  var g1 = Math.random();

  var r2 = Math.random();
  var b2 = Math.random();
  var g2 = Math.random();

  gl.bufferData(
      gl.ARRAY_BUFFER,
      new Float32Array(
        [ r1, b1, g1, 1,
          r1, b1, g1, 1,
          r1, b1, g1, 1,
          r2, b2, g2, 1,
          r2, b2, g2, 1,
          r2, b2, g2, 1]),
      gl.STATIC_DRAW);
}

js（不同的逻辑部分）

//*接下来渲染时，请从我绑定的缓冲区中读取颜色数据，并传递给着色器中的 aColor 属性。*
gl.enableVertexAttribArray(colorLocation);

// 绑定颜色缓冲
gl.bindBuffer(gl.ARRAY_BUFFER, colorBuffer);

// 告诉颜色属性怎么从 colorBuffer (ARRAY_BUFFER) 中读取颜色值
var size = 4;          // 每次迭代使用4个单位的数据
var type = gl.FLOAT;   // 单位数据类型是32位的浮点型
var normalize = false; // 不需要归一化数据
var stride = 0;        // 0 = 移动距离 * 单位距离长度sizeof(type)
                       // 每次迭代跳多少距离到下一个数据
var offset = 0;        // 从绑定缓冲的起始处开始
gl.vertexAttribPointer(
    colorLocation, size, type, normalize, stride, offset)

其中的关键是 gl.enableVertexAttribArray(colorLocation);将缓冲区中的值赋值给colorLocation

在这里会有一个疑问，为什么 gl.bindBuffer(gl.ARRAY_BUFFER, colorBuffer); 调用了两次

叮！快来看看我和文心一言的奇妙对话～点击链接 https://yiyan.baidu.com/share/vUIFGNyXpM

第一次调用

创建一个新的缓冲区对象 colorBuffer，用于存储顶点的颜色数据。
通过 gl.bindBuffer(gl.ARRAY_BUFFER, colorBuffer) 将 colorBuffer 绑定到 WebGL 的 ARRAY_BUFFER 目标。

这一步告诉 WebGL：“接下来所有对 ARRAY_BUFFER 的操作（如 gl.bufferData）都会作用到 colorBuffer 上。”

第二次调用

在渲染每一帧时，需要重新绑定 colorBuffer 到 ARRAY_BUFFER，以便着色器能够从该缓冲区读取颜色数据。

这一步是动态渲染的关键：每次调用 drawScene 时，WebGL 需要知道从哪里获取顶点的颜色数据。

为什么需要重新绑定？

WebGL 的状态机特性要求每次渲染前显式设置所有必要状态（如绑定的缓冲区、启用的属性等）。

即使 colorBuffer 之前绑定过，其他操作（如绑定 positionBuffer）可能会覆盖当前绑定状态，因此需要重新绑定以确保正确性。

// 画几何体
var primitiveType = gl.TRIANGLES;
var offset = 0;
var count = 6;
gl.drawArrays(primitiveType, offset, count);

GLSL代码

顶点着色器

attribute vec2 a_position;
attribute vec4 a_color;
uniform mat3 u_matrix;
varying vec4 v_color;
void main() {
  // Multiply the position by the matrix.
  gl_Position = vec4((u_matrix * vec3(a_position, 1)).xy, 0, 1);
  // Copy the color from the attribute to the varying.
  v_color = a_color;
}

片段着色器

precision mediump float;
varying vec4 v_color;
void main() {
  gl_FragColor = v_color;
}

buffer和attribute的代码是干什么的？

缓冲操作是在GPU上获取顶点和其他顶点数据的一种方式。 gl.createBuffer创建一个缓冲；gl.bindBuffer是设置缓冲为当前使用缓冲； gl.bufferData将数据拷贝到缓冲，这个操作一般在初始化完成。

一旦数据存到缓冲中，还需要告诉WebGL怎么从缓冲中提取数据传给顶点着色器的属性。

要做这些，首先需要获取WebGL给属性分配的地址，如下方代码所示

// 询问顶点数据应该放在哪里
var positionLocation = gl.getAttribLocation(program, "a_position");
var colorLocation = gl.getAttribLocation(program, "a_color");

这一步一般也是在初始化部分完成。

一旦知道了属性的地址，在绘制前还需要发出三个命令。

//这个命令是告诉WebGL我们想从缓冲中提供数据。
gl.enableVertexAttribArray(location);
//这个命令是将缓冲绑定到 ARRAY_BUFFER 绑定点，它是WebGL内部的一个全局变量。
gl.bindBuffer(gl.ARRAY_BUFFER, someBuffer);
gl.vertexAttribPointer(
    location,
    numComponents,
    typeOfData,
    normalizeFlag,
    strideToNextPieceOfData,
    offsetIntoBuffer);
/`这个命令告诉WebGL从 ARRAY_BUFFER 绑定点当前绑定的缓冲获取数据。
每个顶点有几个单位的数据(1 - 4)，单位数据类型是什么(BYTE, FLOAT, INT, UNSIGNED_SHORT, 等等...)， stride 是从一个数据到下一个数据要跳过多少位，最后是数据在缓冲的什么位置。
单位个数永远是 1 到 4 之间。
如果每个类型的数据都用一个缓冲存储，stride 和 offset 都是 0 。
对 stride 来说 0 表示 “用符合单位类型和单位个数的大小”。
对 offset 来说 0 表示从缓冲起始位置开始读取。 它们使用 0 以外的值时会复杂得多，虽然这样会取得一些性能能上的优势， 但是一般情况下并不值得，除非你想充分压榨WebGL的性能。
希望这些关于缓冲和属性的内容对你来说讲的足够清楚。`/

(此文章就渲染原理进行了简单的讲述，实际的实现代码请移步原文章)

参考:

WebGL 工作原理

WEBGL原理_webgl渲染原理-CSDN博客
