深入解析Linux中的设备树（DTS）设备树为何是Linux的关键？Linux设备树为何不可或缺？

设备树技术概述

Linux设备树（Device Tree，DTS）是一种采用树形结构描述硬件配置的数据规范，通过解耦内核代码与硬件细节，显著提升系统可移植性，该技术主要包含三个核心组件：

• DTS：人类可读的文本描述文件（.dts/.dtsi）

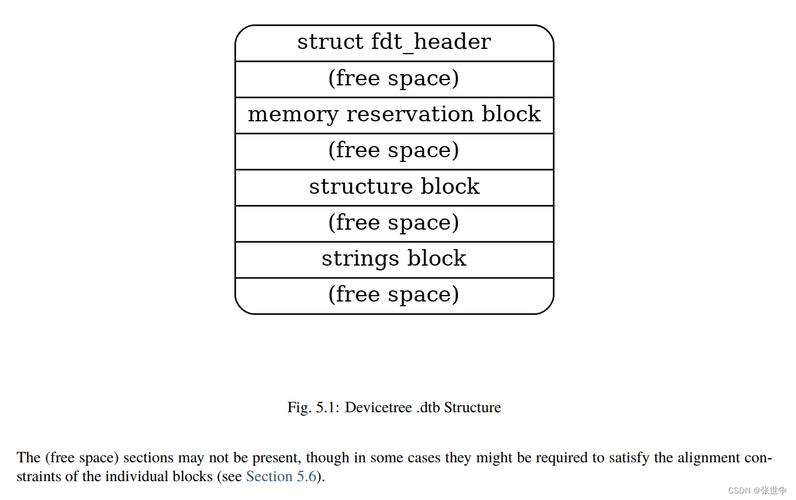

• DTB：二进制格式的编译产物（.dtb）
• DTBO：动态覆盖片段（.dtbo）

典型工作流程为：开发者编写.dts文件描述硬件 → 通过DTC编译器生成二进制.dtb → Bootloader加载DTB文件并传递给内核 → 内核解析设备树初始化硬件。

技术演进历程

语法规范精要

节点结构示例

// 总线控制器节点示例
i2c1: i2c@400A0000 {
    #address-cells = <1>;  // 子节点地址字段长度
    #size-cells = <0>;     // 子节点长度字段长度
    compatible = "st,stm32-i2c";
    reg = <0x400A0000 0x400>;
    interrupts = <31 IRQ_TYPE_LEVEL_HIGH>;
    clocks = <&i2c1_clk>;
    // 挂载I2C设备
    eeprom@50 {
        compatible = "atmel,24c02";
        reg = <0x50>;
        pagesize = <16>;
    };
};

关键属性解析

开发实践指南

工具链使用

# 编译验证
dtc -I dts -O dtb -o board.dtb board.dts
# 反编译调试
dtc -I dtb -O dts -f board.dtb > debug.dts
# 语法检查
dtc -I dts -O dtb -@ -o /dev/null board.dts

常见问题排查

1. 驱动匹配失败

   • 检查compatible属性与驱动定义的一致性
   • 确认设备树节点状态是否为status = "okay"

2. 资源分配冲突

   • 使用reg属性时需核对芯片手册地址映射
   • 中断号需与GIC控制器配置匹配

3. 时钟配置错误



   • 验证时钟phandle引用是否正确
   • 检查时钟频率单位（Hz/kHz/MHz）

内核驱动集成

现代驱动开发模式

static int my_probe(struct platform_device *pdev)
{
    struct device_node *np = pdev->dev.of_node;
    // 获取寄存器资源
    void __iomem *base = devm_platform_ioremap_resource(pdev, 0);
    // 解析设备树属性
    u32 poll_interval;
    of_property_read_u32(np, "poll-interval-ms", &poll_interval);
    // 获取中断资源
    int irq = platform_get_irq(pdev, 0);
    // 初始化硬件...
}

技术演进趋势

1. 动态设备树(Dynamic DT)

   • 支持运行时节点增删修改
   • 热插拔设备动态管理

2. 安全增强

   • 新增dma-ranges属性规范
   • 安全区域划分描述

3. 异构计算支持



   • AI加速器统一描述规范
   • 内存一致性域定义

专家建议：在新项目开发中应遵循：

1. 采用DTS版本控制（git submodule管理）
2. 复杂系统使用层级化设计（.dtsi基础库）
3. 建立自动化验证流程（CI集成dtc检查）
